(A11-13) - DASH PANEL

Запчасти Case IH 7000 (A11-13) - DASH PANEL Mainframe & Functioning Components

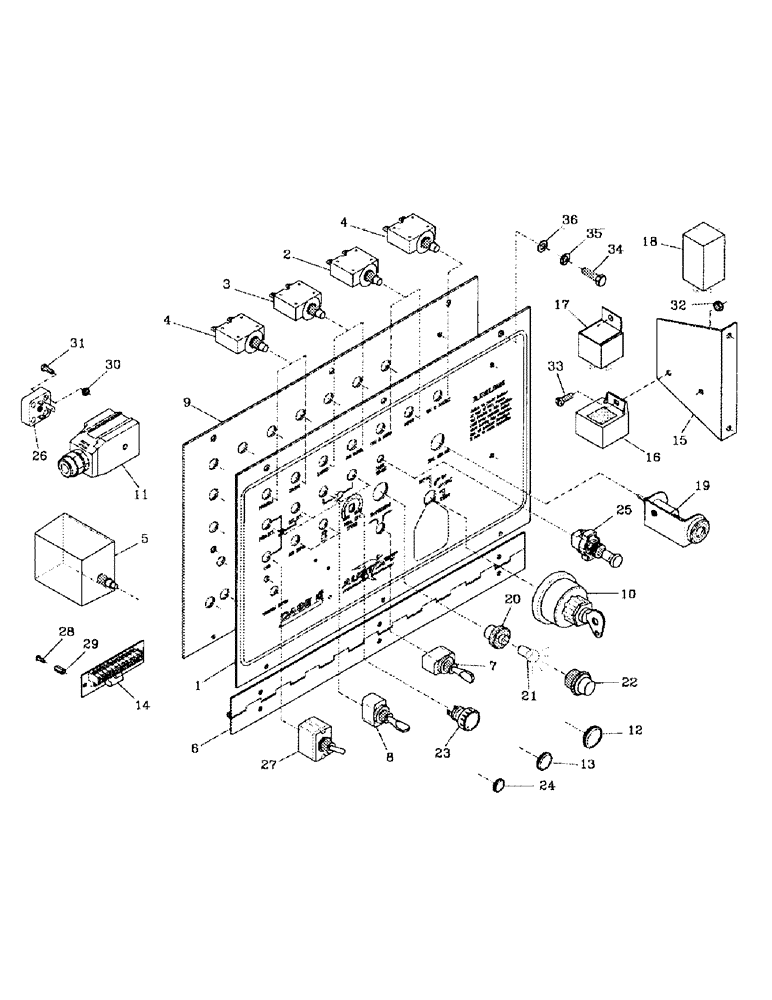

Схема запчастей Case IH 7000 - (A11-13) - DASH PANEL Mainframe & Functioning Components
34
5
24
23
16
4
15
25
12
18
30
22
21
32
1
35
29
19
8
31
2
27
10
6
14
36
28
11
20
26
9
17
13
33
7
4
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87251747

DECAL

1шт.

2

00180870

CIRCUIT-BREAKER

CIRCUIT BREAKER (20Amp)

3шт.

3

00180871

CIRCUIT-BREAKER

CIRCUIT BREAKER (30Amp)

1шт.

4

00180869

CIRCUIT-BREAKER

CIRCUIT BREAKER (5Amp)

3шт.

5

00131363

RELAY

WATCHDOG RELAY

1шт.

6

87238246

HINGE

1шт.

7

00137203

SWITCH

1шт.

8

00131290

SWITCH

6шт.

9

87251754

BACK PLATE

BACKING PLATE

1шт.

10

00132820

SWITCH

IGNITION

1шт.

11

00409548

AMPLIFIER

PLUG

1шт.

12

00134275

GROMMET

1шт.

13

00135279

GROMMET

1шт.

14

87254015

VOLTAGE REGULATOR

1шт.

15

87236748

MOUNTING PARTS

MOUNT

1шт.

16

00137416

ELEC CONNECTOR

CONNECTOR

4шт.

17

00132537

RELAY

3шт.

18

00137331

FLASHER UNIT

1шт.

19

00137059

INDICATOR

HEATER INDICATOR

1шт.

20

00180531

LAMP

HOLDER

1шт.

21

00139764

BULB

GLOBE

1шт.

22

00139763

LIGHT

1шт.

23

00198064

POTENTIOMETER

1шт.

24

00181068

GROMMET

1шт.

25

00198020

SWITCH

1шт.

26

00198131

PLUG

BASE

1шт.

27

00198041

SWITCH

1шт.

28

FL103006

SCREW,Phil Btn Hd, M3 x 6mm

2шт.

29

00198164

SPACER

2шт.

30

00608189

NUT

2шт.

31

00608188

SCREW

2шт.

32

NC105000

NUT

NUT

2шт.

33

FT105010

SCREW,M5 x 10mm

2шт.

34

FA106020

BOLT

3шт.

35

00608210

WASHER

3шт.

36

00605806

WASHER

3шт.
