(A09-01) - STEERING AND FRONT SUSPENSION

Запчасти Case IH 7000 (A09-01) - STEERING AND FRONT SUSPENSION Mainframe & Functioning Components

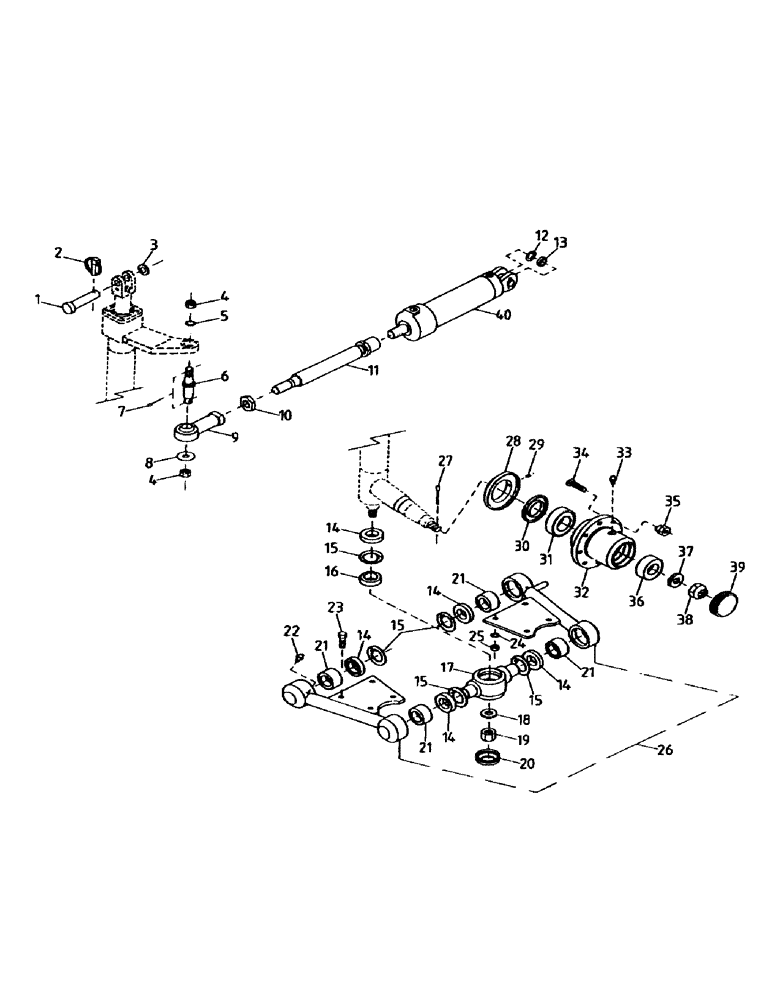

Схема запчастей Case IH 7000 - (A09-01) - STEERING AND FRONT SUSPENSION Mainframe & Functioning Components
5
33
14
1
30
21
15
39
15
16
8
11
19
7
21
17
14
20
13
38
37
2
24
34
21
22
21
18
14
25
6
9
15
4
28
29
14
12
15
10
14
23
26
36
40
35
27
31
3
32
4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87248174

PIN,24.97mm OD x 88mm L

2шт.

2

00606627

PIN

LYNCH PIN

2шт.

3

00605814

WASHER

2шт.

4

ND220000

NUT

4шт.

5

WA200000

WASHER

2шт.

6

87248792

ADAPTER,M20 x 1.5 x 136mm L

ADAPTOR

2шт.

7

SA032032

COTTER PIN

SPLIT PIN

4шт.

8

87248793

WASHER

2шт.

9

87237378

CLEVIS COUPLING

ROD END

2шт.

10

87229688

LOCK NUT

LOCKNUT

2шт.

11

87246546

STEERING TIE-ROD

TIE ROD

2шт.

12

CI042000

CIRCLIP

2шт.

13

00141584

BEARING

2шт.

14

00100712

OIL SEAL

SEAL

10шт.

15

CI068000

CIRCLIP

10шт.

16

00140263

BALL BEARING

BEARING

2шт.

17

87213990

PIVOT

2шт.

18

87018800

KIT

WASHER

2шт.

19

00606020

LOCK NUT

NUT

2шт.

20

00140983

DUST CAP

COVER

2шт.

21

00141399

BEARING

8шт.

22

00138722

LUBE NIPPLE

GREASE NIPPLE

8шт.

23

FM112035

BOLT

8шт.

24

WB120000

WASHER

8шт.

25

NJ112000

NUT

8шт.

26

86983800

STEERING ASSY

WISHBONE (LH)

1шт.

26

86758000

STEERING ASSY

WISHBONE (RH)

1шт.

27

SA063050

COTTER PIN

SPLIT PIN

2шт.

28

87237471

MOUNTING PARTS

SEAL PROTECTOR

2шт.

29

00605057

SCREW

4шт.

30

00100795

OIL SEAL

SEAL

2шт.

31

00140734

BEARING

2шт.

32

87241643

HUB

2шт.

33

00138637

LUBE NIPPLE

GREASE NIPPLE

2шт.

34

00608020

STUD

16шт.

35

00607915

NUT

WHEEL NUT

16шт.

36

00146636

BEARING

2шт.

37

87213993

LOCK WASHER

2шт.

38

87217685

CROWN NUT

2шт.

39

00140982

DUST CAP

COVER

2шт.

40

HYDRAULIC CYLINDER (Refer Page B02-06-A)

1шт.

41

87230605

PIN,25.4mm OD x 92mm L

2шт.
