(A02-01) - TOPPER ARMS

Запчасти Case IH 7000 (A02-01) - TOPPER ARMS Mainframe & Functioning Components

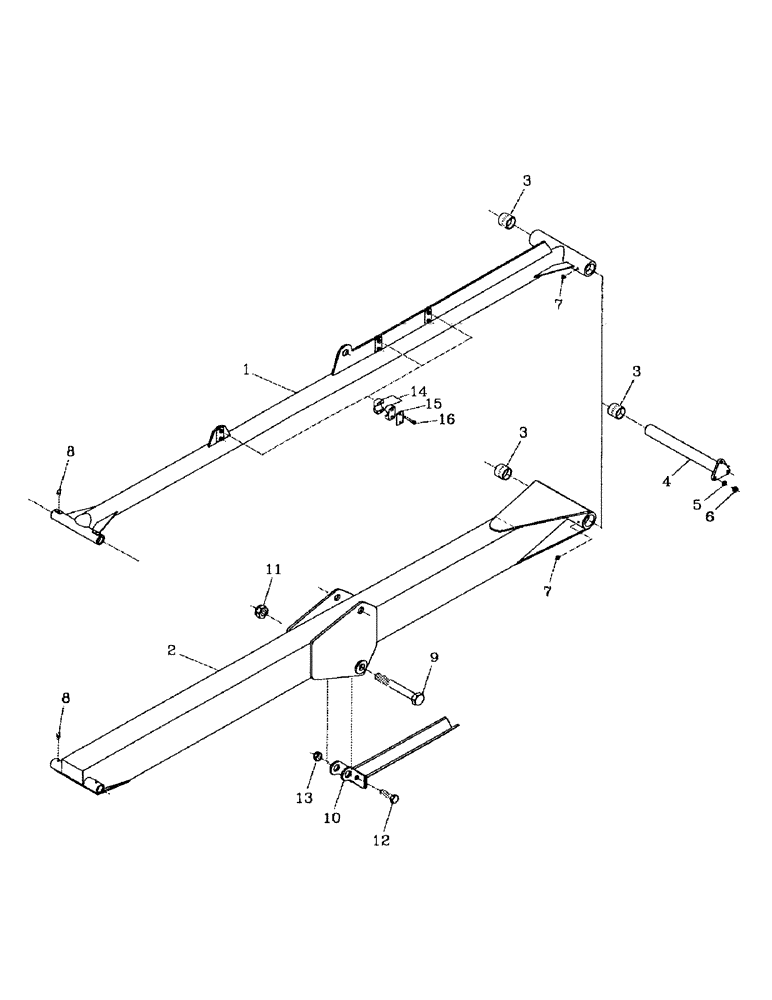

Схема запчастей Case IH 7000 - (A02-01) - TOPPER ARMS Mainframe & Functioning Components
4
7
16
12
11
1
8
3
3
5
15
9
7
10
3
8
13
2
6
14
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87249242

POLE

ARM (UPPER STD. LENGTH)

1шт.

1

87253290

CHASSIS

ARM (UPPER EXT. LENGTH)

1шт.

2

87249232

CHASSIS

ARM (LOWER STD. LENGTH)

1шт.

2

87249232

CHASSIS

ARM (LOWER EXT. LENGTH)

1шт.

3

87227853

BUSHING,38.1mm ID x 44.45mm OD x 38.1mm L

BUSH

4шт.

4

86989400

PIN ASSY.

PIN

2шт.

5

WA100000

WASHER

6шт.

6

NA110000

NUT

6шт.

7

00138722

LUBE NIPPLE

GREASE NIPPLE

4шт.

8

00180940

LUBE NIPPLE

GREASE NIPPLE

4шт.

9

87249250

PIN

1шт.

10

87251825

STOP

1шт.

11

NC124000

NUT

NUT

1шт.

12

FA116085

BOLT

1шт.

13

NC116000

NUT

NUT

1шт.

14

00405071

CLAMP

6шт.

15

00409572

COVER PLATE

COVER

6шт.

16

FA106040

BOLT

6шт.
