(B06-20) - HYDRAULIC CIRCUIT, STANDARD TOPPER, 3 BANK A20

Запчасти Case IH 7000 (B06-20) - HYDRAULIC CIRCUIT, STANDARD TOPPER, 3 BANK A20 Hydraulic Components & Circuits

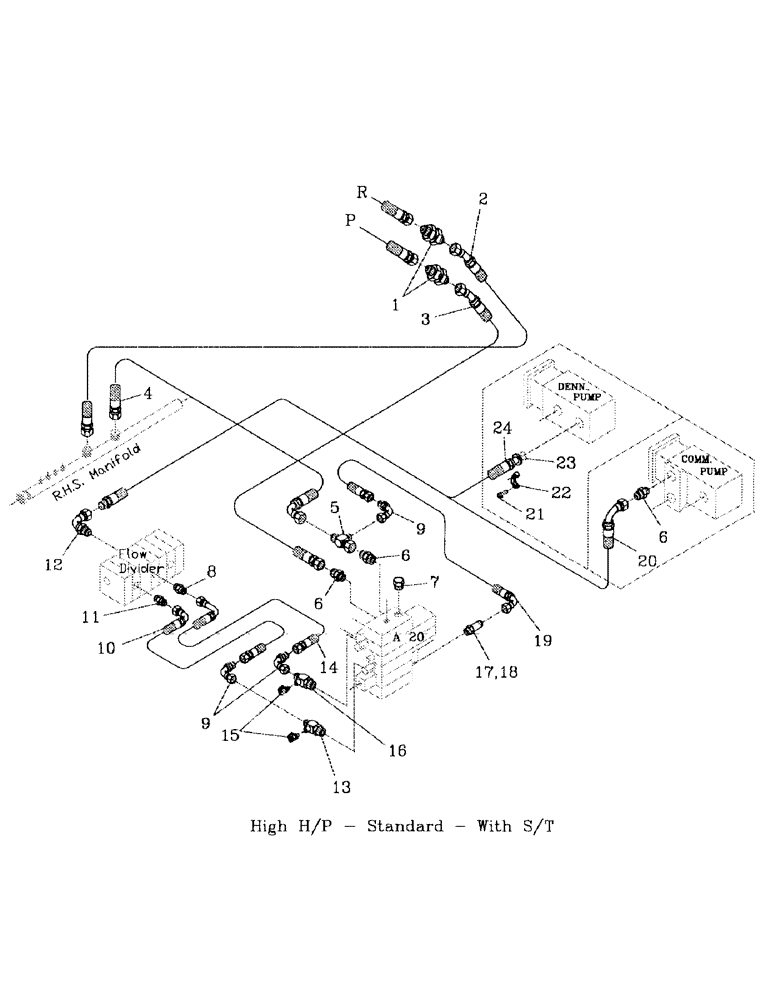

Схема запчастей Case IH 7000 - (B06-20) - HYDRAULIC CIRCUIT, STANDARD TOPPER, 3 BANK A20 Hydraulic Components & Circuits
11
20
9
9
13
15
12
5
23
14
18
1
24
8
6
3
7
4
2
10
6
21
16
6
17
22
19
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

00400067

HYD CONNECTOR

NIPPLE

2шт.

2

87254533

HOSE,25.4mm ID x 1800mm L, SAE 100R17

1шт.

3

83129000

HOSE ASSY.

HOSE

1шт.

4

87247506

HOSE ASSY.

HOSE

1шт.

5

87221699

TEE

1шт.

6

00400234

HYD CONNECTOR

NIPPLE

3шт.

7

00400258

HYD CONNECTOR

PLUG

1шт.

8

00400231

HYD CONNECTOR

NIPPLE

1шт.

9

00407045

HYD CONNECTOR

BEND

3шт.

10

82703300

HOSE

1шт.

11

00400233

HYD CONNECTOR

NIPPLE

1шт.

12

00409889

HYD CONNECTOR

BEND

1шт.

13

00408647

TEE

1шт.

14

87252185

HOSE

1шт.

15

00405498

SCREW ON COUPLING

TEST POINT

2шт.

16

86314714

TEE

1шт.

17

00408732

HYD CONNECTOR

NIPPLE - ELECTRIC

1шт.

18

00400231

HYD CONNECTOR

NIPPLE - MANUAL

1шт.

19

86311426

HOSE ASSY.

HOSE

1шт.

20

87252510

HOSE ASSY.

HOSE

1шт.

21

00604462

SCREW

4шт.

22

00400151

SPECIAL CLAMP

CLAMP

1шт.

23

00100024

O-RING

1шт.

24

87254839

HOSE

1шт.
