(B06-17) - HYDRAULIC CIRCUIT, SHREDDER TOPPER

Запчасти Case IH 7000 (B06-17) - HYDRAULIC CIRCUIT, SHREDDER TOPPER Hydraulic Components & Circuits

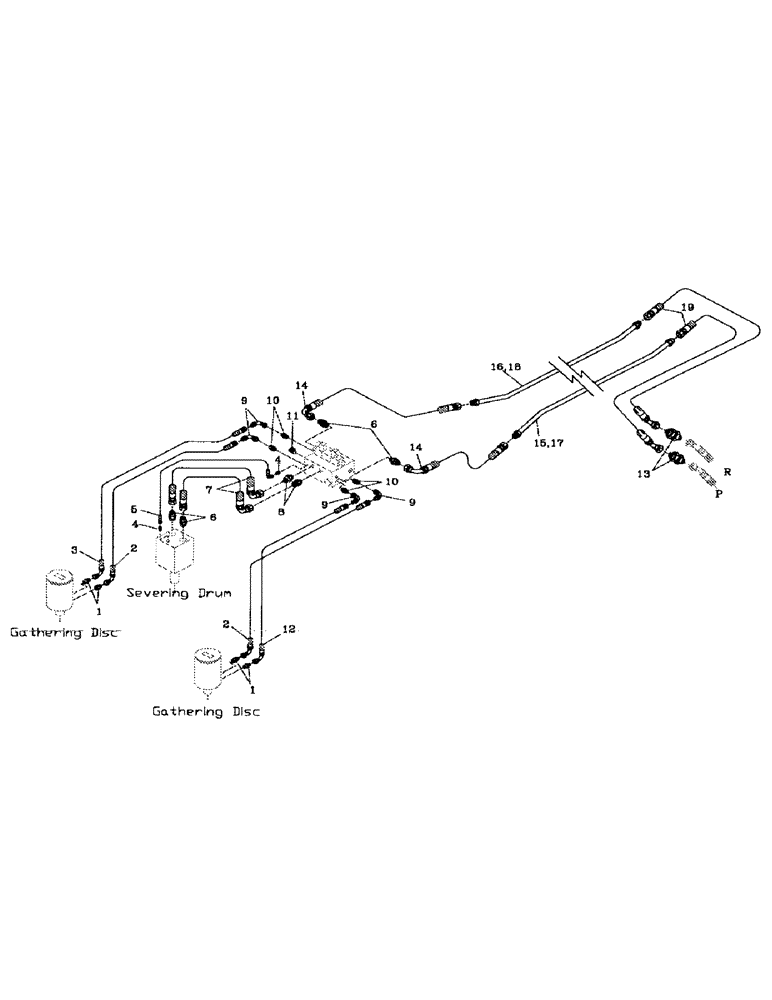

Схема запчастей Case IH 7000 - (B06-17) - HYDRAULIC CIRCUIT, SHREDDER TOPPER Hydraulic Components & Circuits
18
14
3
9
2
10
1
5
14
6
4
9
2
9
8
7
10
13
12
6
1
17
4
16
11
15
19
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

00400228

HYD CONNECTOR

NIPPLE

4шт.

2

87225806

HYDRAULIC HOSE

2шт.

3

86310715

HOSE ASSY.

HOSE

1шт.

4

00400223

HYD CONNECTOR

NIPPLE

2шт.

5

86327600

HOSE ASSY.

HOSE

1шт.

6

00400234

HYD CONNECTOR

NIPPLE

4шт.

7

82733200

HOSE

2шт.

8

00400232

HYD CONNECTOR

NIPPLE

2шт.

9

00407516

HYD CONNECTOR

BEND

4шт.

10

00400226

HYD CONNECTOR

NIPPLE

4шт.

11

00405498

SCREW ON COUPLING

TEST POINT

2шт.

12

86302643

HOSE,12.7mm ID x 1250mm L, SAE 100R17

1шт.

13

00400067

HYD CONNECTOR

NIPPLE

2шт.

14

82733200

HOSE

2шт.

15

87254264

TUBE,21.40 mm ID x 25.40 mm OD

(LH) STD.

1шт.

16

87254265

TUBE,25.40 mm DIA

(RH) STD.

1шт.

17

87254293

TUBE,25.40 mm OD

(LH) EXT.

1шт.

18

87254294

TUBE,25.40 mm OD

(RH) EXT.

1шт.

19

87213900

HOSE

2шт.
