(B06-07) - HYDRAULIC CIRCUIT LEG BASECUTTER, COMMERCIAL

Запчасти Case IH 7000 (B06-07) - HYDRAULIC CIRCUIT LEG BASECUTTER, COMMERCIAL Hydraulic Components & Circuits

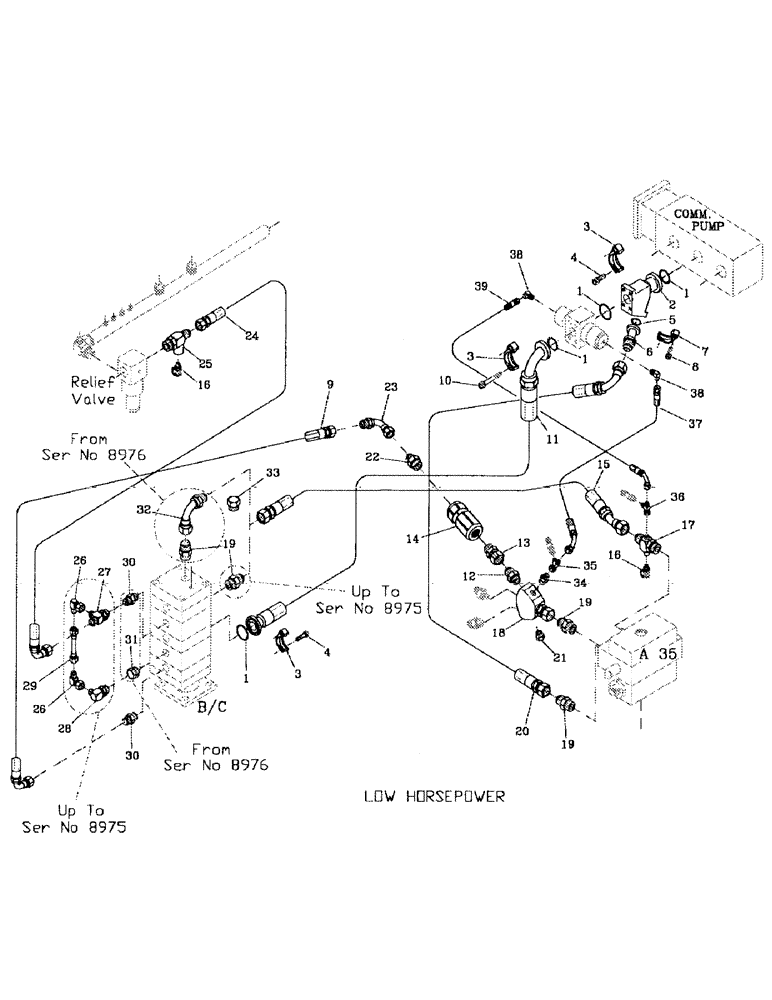

Схема запчастей Case IH 7000 - (B06-07) - HYDRAULIC CIRCUIT LEG BASECUTTER, COMMERCIAL Hydraulic Components & Circuits
21
33
3
16
6
17
19
10
31
37
16
26
29
4
1
11
35
32
39
15
38
34
1
38
25
24
13
5
4
19
22
27
2
36
3
19
28
1
1
8
14
26
12
18
20
9
30
30
23
3
7
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

00100026

O-RING

4шт.

2

87251520

JUNCTION BLOCK

ADAPTOR

1шт.

3

00400266

SPECIAL CLAMP

CLAMP

3шт.

4

00604498

SCREW

8шт.

5

00100024

O-RING

1шт.

6

00409602

HYD CONNECTOR

ADAPTOR

1шт.

7

00400151

SPECIAL CLAMP

CLAMP

1шт.

8

00604462

SCREW

4шт.

9

86311426

HOSE ASSY.

HOSE

1шт.

10

00608212

BOLT

SCREW

4шт.

11

87252519

HOSE

1шт.

12

00400232

HYD CONNECTOR

NIPPLE

1шт.

13

00409230

HYD CONNECTOR

ADAPTOR

1шт.

14

VALVE (Refer Page B05-19-A)

1шт.

15

82755200

HOSE ASSY.

HOSE

1шт.

16

00405498

SCREW ON COUPLING

TEST POINT

2шт.

17

00408641

TEE

1шт.

18

87247876

ADAPTER

Y' BLOCK

1шт.

19

00400234

HYD CONNECTOR

NIPPLE

3шт.

20

86300428

HOSE

HYDRAULIC HOSE

1шт.

21

00400256

PLUG

1шт.

22

00404090

HYD CONNECTOR

NIPPLE

1шт.

23

00407045

HYD CONNECTOR

BEND

1шт.

24

87218997

HOSE ASSY.

HOSE

1шт.

25

00408647

TEE

1шт.

26

00402451

HYD CONNECTOR

ELBOW

2шт.

27

00409539

TEE

1шт.

28

00400244

HYD CONNECTOR

ELBOW

1шт.

29

87252518

TUBE

1шт.

30

00400231

HYD CONNECTOR

NIPPLE

2шт.

31

00401873

HYD CONNECTOR

PLUG

1шт.

32

00403944

HYD CONNECTOR

BEND

1шт.

33

00400258

HYD CONNECTOR

PLUG

1шт.

34

00400073

HYD CONNECTOR

NIPPLE

1шт.

35

00408682

TEE

1шт.

36

00404677

TEE

1шт.

37

87235740

HOSE

1шт.

38

00405242

HYD CONNECTOR

ELBOW

2шт.

39

82704900

HOSE,6.35mm ID x 530mm L, SAE 100R17

1шт.
