(B05-75) - HYDRAULIC CIRCUIT, CHOPPER, FLORIDA OPTION

Запчасти Case IH 7000 (B05-75) - HYDRAULIC CIRCUIT, CHOPPER, FLORIDA OPTION Hydraulic Components & Circuits

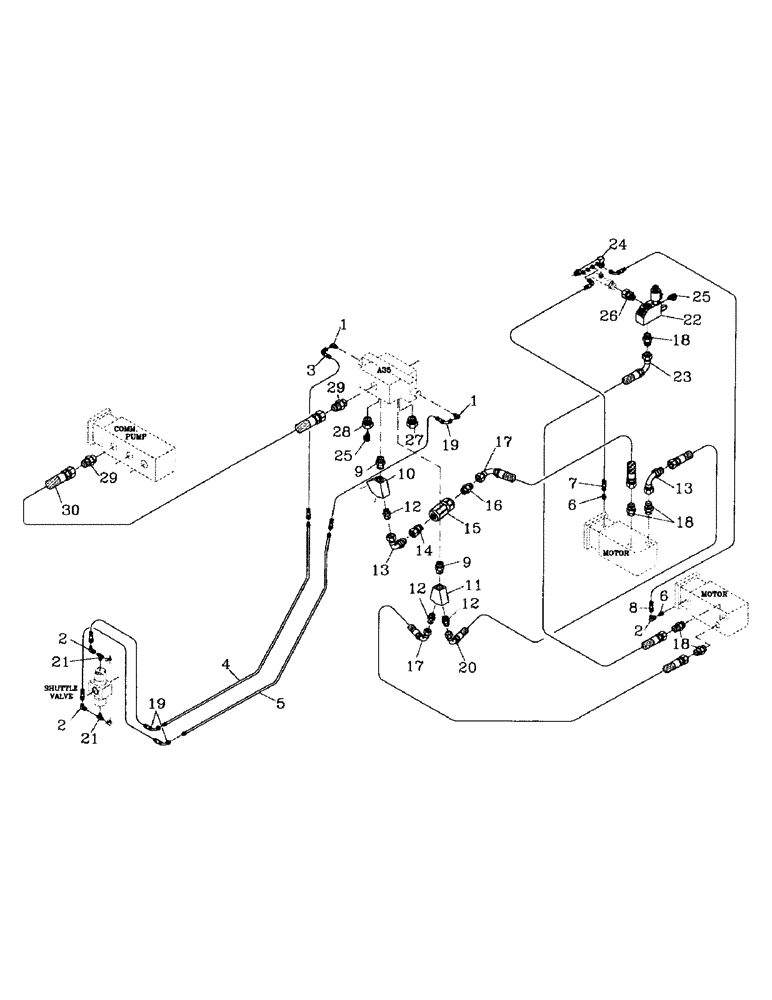

Схема запчастей Case IH 7000 - (B05-75) - HYDRAULIC CIRCUIT, CHOPPER, FLORIDA OPTION Hydraulic Components & Circuits
23
19
13
21
2
30
11
13
8
25
3
26
19
24
6
10
20
6
29
12
22
9
2
5
7
16
1
15
25
4
21
17
9
18
28
2
18
1
14
12
12
17
27
29
18
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

00402475

HYD CONNECTOR

ELBOW

2шт.

2

00402879

HYD CONNECTOR

ELBOW

3шт.

3

87235277

HOSE,6.35mm ID x 470mm L, SAE 100R17

1шт.

4

87248008

TUBE,0.375" OD

1шт.

5

87248009

TUBE,0.375" OD

1шт.

6

00400074

HYD CONNECTOR

NIPPLE

2шт.

7

86310227

HOSE ASSY.

HOSE

1шт.

8

86302756

HOSE ASSY.

HOSE

1шт.

9

00400274

HYD CONNECTOR

NIPPLE

2шт.

10

87246899

JUNCTION BOX

Y BLOCK

1шт.

11

87227748

JUNCTION BLOCK

Y BLOCK

1шт.

12

00400232

HYD CONNECTOR

NIPPLE

3шт.

13

00403944

HYD CONNECTOR

BEND

2шт.

14

00409230

HYD CONNECTOR

ADAPTOR

1шт.

15

HYDRAULIC CHECK VALVE (Refer Page B04-70-A)

1шт.

16

00400175

HYD CONNECTOR

NIPPLE

1шт.

17

81680400

HOSE ASSY.

HOSE

2шт.

18

00400234

HYD CONNECTOR

NIPPLE

5шт.

19

86327400

HOSE ASSY.

HOSE

3шт.

20

82733200

HOSE

1шт.

21

00403925

TEE

2шт.

22

HYDRAULIC SOLENOID RELIEF VALVE (Refer Page B04-25-A/B04-30-A)

1шт.

23

82730600

HOSE

1шт.

24

87220593

TUBE

MANIFOLD

1шт.

25

00405498

SCREW ON COUPLING

TEST POINT

2шт.

26

00409650

HYD CONNECTOR

ADAPTOR

1шт.

27

00400258

HYD CONNECTOR

PLUG

1шт.

28

86314724

HYD CONNECTOR

ADAPTOR

1шт.

29

00400237

HYD CONNECTOR

NIPPLE

2шт.

30

86302688

HOSE

1шт.
