Запчасти Case IH 7000 (A03-45) - ELEVATOR Mainframe & Functioning Components

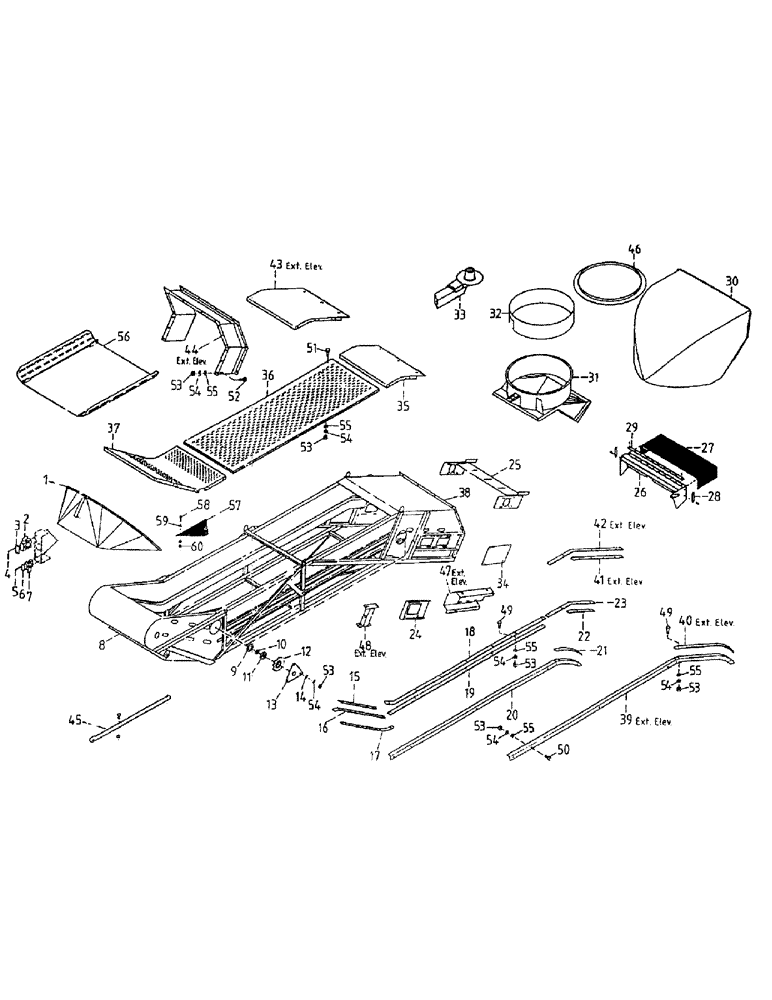

Схема запчастей Case IH 7000 - (A03-45) - ELEVATOR Mainframe & Functioning Components
58
15
20
54
34
21
6
9
10
54
54
47
2
31
53
44
30
32
8
35
52
49
27
13
54
55
54
55
22
51
33
49
55
12
3
38
16
41
53
7
45
56
26
1
43
40
50
4
39
53
23
48
57
53
60
29
5
59
55
28
55
11
53
37
14
24
54
17
42
46
25
36
19
18
53

Артикул

Название

Примечание

Количество

1

87242856

HOPPER

BOWL

1шт.

2

00408313

CLAMP

2шт.

3

00408315

COVER PLATE

COVER

2шт.

4

FA106070

BOLT

4шт.

4

NC106000

LOCK NUT

NUT

4шт.

5

FA106060

BOLT

2шт.

5

NC106000

LOCK NUT

NUT

2шт.

6

00408316

COVER PLATE

COVER

1шт.

7

00408314

CLAMP

1шт.

8

87242838

BOOT

1шт.

9

CI080000

CIRCLIP

4шт.

10

CE040000

CIRCLIP

4шт.

11

00144081

BALL BEARING

BEARING

4шт.

12

87242847

SPROCKET

4шт.

13

87242826

MOUNTING PARTS

STUB SHAFT

4шт.

14

87223441

WASHER,10.5mm ID x 32mm OD x 3mm Thk

6шт.

15

87243873

WEAR STRIP,40mm W x 803mm L

2шт.

16

87235158

WEAR STRIP

2шт.

17

87237313

WEAR STRIP

2шт.

18

87243874

WEAR STRIP

2шт.

19

87242851

WEAR STRIP

2шт.

20

87237315

WEAR STRIP

(LH)

1шт.

20

87237316

WEAR STRIP

(RH)

1шт.

21

87235298

WEAR STRIP

(LH)

1шт.

21

87235297

WEAR STRIP

(RH)

1шт.

22

87242850

WEAR STRIP

2шт.

23

87227544

WEAR STRIP

2шт.

24

87214036

PLATE

DOUBLER PLATE

2шт.

24

00601501

BOLT

8шт.

24

00605829

WASHER

8шт.

24

87250283

BOLT,180mm L

SCREW

2шт.

25

87237067

FLOOR

ADJUSTABLE FLOOR

1шт.

25

FD110025

SCREW,Flat Hd, Csk, M10 x 1.5 x 25mm

3шт.

25

WB100000

WASHER

3шт.

25

NJ110000

NUT

3шт.

26

87229056

FLAP

BIN FLAP

1шт.

26

86937500

ROD,12mm OD x 1032mm L

1шт.

26

SA032025

COTTER PIN

SPLIT PIN

2шт.

27

87229055

RUBBER

1шт.

28

87229054

STRIP,25mm W x 130mm L x 5.2mm Thk

2шт.

29

87229053

STRIP,25.4mm W x 940mm L

1шт.

30

87241416

HOOD

1шт.

31

87241694

HOOD

EXTRACTOR

1шт.

32

87241695

WEAR STRIP

RING

1шт.

33

87241702

SUPPORTING ARM

ARM

1шт.

34

87237319

COVER PLATE

BLANKING PLATE

2шт.

35

87237118

FLOOR

(UPPER - Standard Elevator)

1шт.

36

87227536

FLOOR

(MIDDLE)

1шт.

37

87236397

FLOOR

(LOWER)

1шт.

38

87242800

ELEVATOR

1шт.

39

87237061

WEAR STRIP

(LH - Extended Elevator)

1шт.

39

87237062

WEAR STRIP

(RH - Extended Elevator)

1шт.

40

87237065

WEAR STRIP

(LH - Extended Elevator)

1шт.

40

87237066

WEAR STRIP

(RH - Extended Elevator)

1шт.

41

87242849

WEAR STRIP

(Extended Elevator)

2шт.

42

87236958

WEAR STRIP

(Extended Elevator)

2шт.

43

87236359

FLOOR

(UPPER - Extended Elevator)

1шт.

44

87236375

EXTENSION

(Extended Elevator)

1шт.

45

87236365

STAY

SAFETY STAY

2шт.

45

FM112050

BOLT

4шт.

45

NC112000

NUT

NUT

4шт.

46

86569800

RING

RING

1шт.

47

87236935

SPACER

(LH)

1шт.

47

87236936

SPACER

(RH)

1шт.

47

FA108016

BOLT

8шт.

48

87250281

BEAM

STIFFENER

2шт.

49

FD110025

SCREW,Flat Hd, Csk, M10 x 1.5 x 25mm

72шт.

50

FM110055

BOLT

10шт.

51

FA110020

BOLT

48шт.

52

FA110025

BOLT

16шт.

53

NA110000

NUT

136шт.

54

WA100000

WASHER

136шт.

55

WB100000

WASHER

136шт.

56

87239360

GUARD ASSY.

BIN GUARD

1шт.

57

87241776

RUBBER

2шт.

58

FM108025

BOLT

14шт.

59

WA080000

WASHER

28шт.

60

NJ108000

NUT

14шт.

Выбрано товаров: 78
