(A02-00) - STANDARD TOPPER ARMS

Запчасти Case IH 7000 (A02-00) - STANDARD TOPPER ARMS Mainframe & Functioning Components

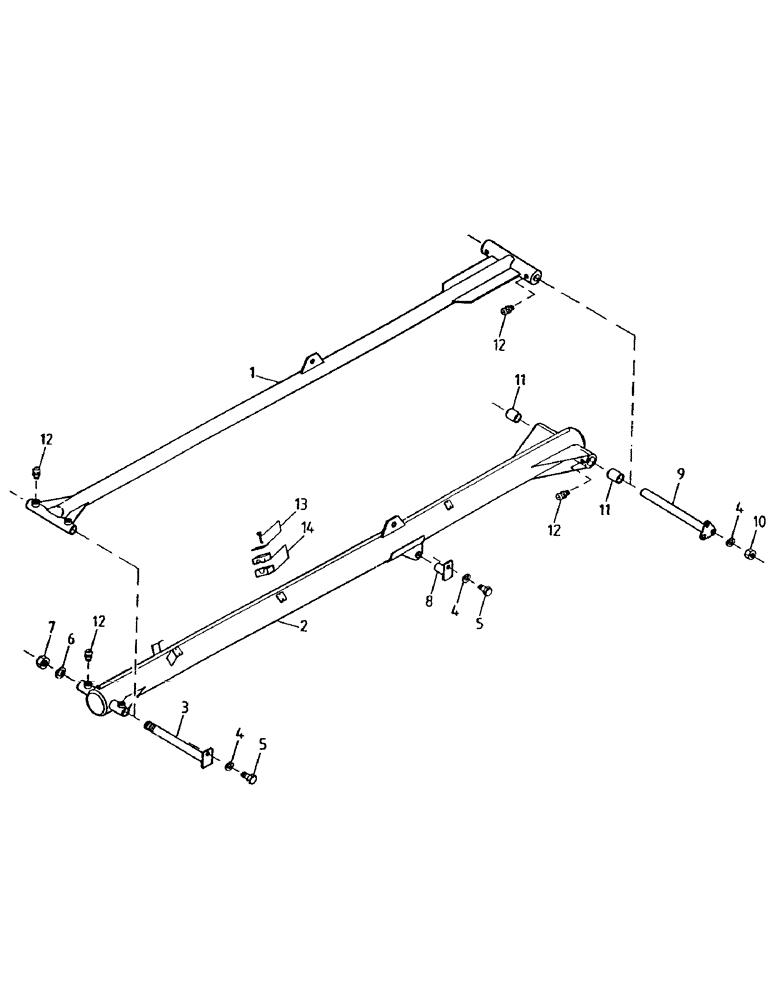

Схема запчастей Case IH 7000 - (A02-00) - STANDARD TOPPER ARMS Mainframe & Functioning Components
5
12
14
1
11
8
9
7
13
12
11
4
5
12
10
3
2
12
4
4
6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

86988200

POLE

ARM (UPPER)

1шт.

2

87244518

CHASSIS

ARM (LOWER)

1шт.

3

83048300

PIN,25.4mm OD x 313mm L

2шт.

4

00605827

WASHER

10шт.

5

00601499

BOLT

4шт.

6

00605814

WASHER

2шт.

7

00606020

LOCK NUT

NUT

2шт.

8

86788000

PIN,25.4mm OD x 75mm L

2шт.

9

86989400

PIN ASSY.

PIN

2шт.

10

00605795

NUT

6шт.

11

87227853

BUSHING,38.1mm ID x 44.45mm OD x 38.1mm L

BUSH

2шт.

12

00138722

LUBE NIPPLE

GREASE NIPPLE

8шт.

13

00409572

COVER PLATE

COVER

6шт.

13

FA106040

BOLT

12шт.

14

00405071

CLAMP

6шт.
