(B06-10) - HYDRAULIC CIRCUIT, PRIMARY/SECONDARY FIXED EXTRACTOR

Запчасти Case IH 7000 (B06-10) - HYDRAULIC CIRCUIT, PRIMARY/SECONDARY FIXED EXTRACTOR Hydraulic Components & Circuits

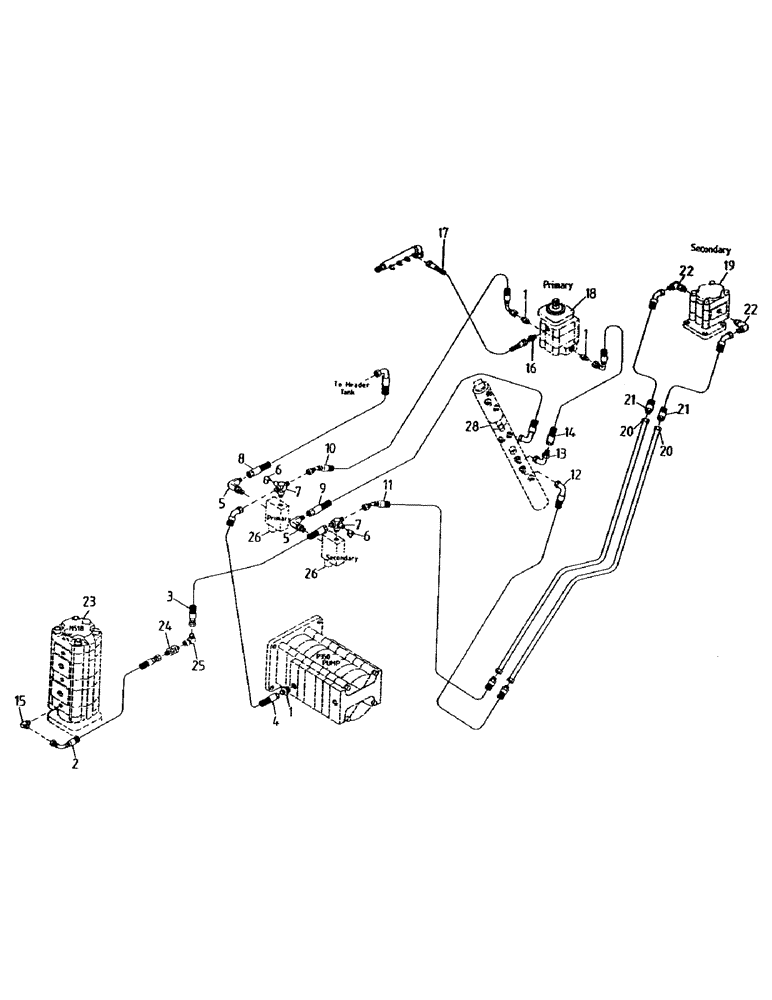

Схема запчастей Case IH 7000 - (B06-10) - HYDRAULIC CIRCUIT, PRIMARY/SECONDARY FIXED EXTRACTOR Hydraulic Components & Circuits
12
26
10
5
13
3
6
8
26
28
14
11
6
23
7
7
22
22
4
5
1
17
24
21
9
2
21
15
19
1
20
18
20
25
16
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

00400234

HYD CONNECTOR

NIPPLE

3шт.

2

81680400

HOSE ASSY.

HOSE

1шт.

3

86307943

HYDRAULIC HOSE

1шт.

4

87231898

HOSE

1шт.

5

00400245

HYD CONNECTOR

ELBOW

2шт.

6

00405498

SCREW ON COUPLING

TEST POINT

2шт.

7

87220629

TEE

2шт.

8

82733200

HOSE

1шт.

9

81680400

HOSE ASSY.

HOSE

1шт.

10

86308574

HYDRAULIC HOSE

1шт.

11

87237591

HOSE

1шт.

12

87237593

HOSE

1шт.

13

00403944

HYD CONNECTOR

BEND

1шт.

14

86308574

HYDRAULIC HOSE

1шт.

15

00400097

HYD CONNECTOR

ELBOW

1шт.

16

00402235

HYD CONNECTOR

NIPPLE

1шт.

17

87224506

HOSE

1шт.

18

HYDRAULIC MOTOR (Refer to Page B02-75-A)

1шт.

19

HYDRAULIC MOTOR (Refer to Page B02-55-A)

1шт.

20

87233525

TUBE,755 mm L

2шт.

21

87239116

HOSE

2шт.

22

00400246

HYD CONNECTOR

ELBOW

2шт.

23

HYDRAULIC MOTOR (Refer to Page B02-65-A)

1шт.

24

00400067

HYD CONNECTOR

NIPPLE

1шт.

25

00400222

HYD CONNECTOR

ELBOW

1шт.

26

HYDRAULIC SOLENOID VALVE (Refer to Page B04-57-A)

1шт.

28

87231730

VENT MANIFOLD

MANIFOLD

1шт.
