(B05-10) - HYDRAULIC SUCTION LINES,108

Запчасти Case IH 7000 (B05-10) - HYDRAULIC SUCTION LINES,108 Hydraulic Components & Circuits

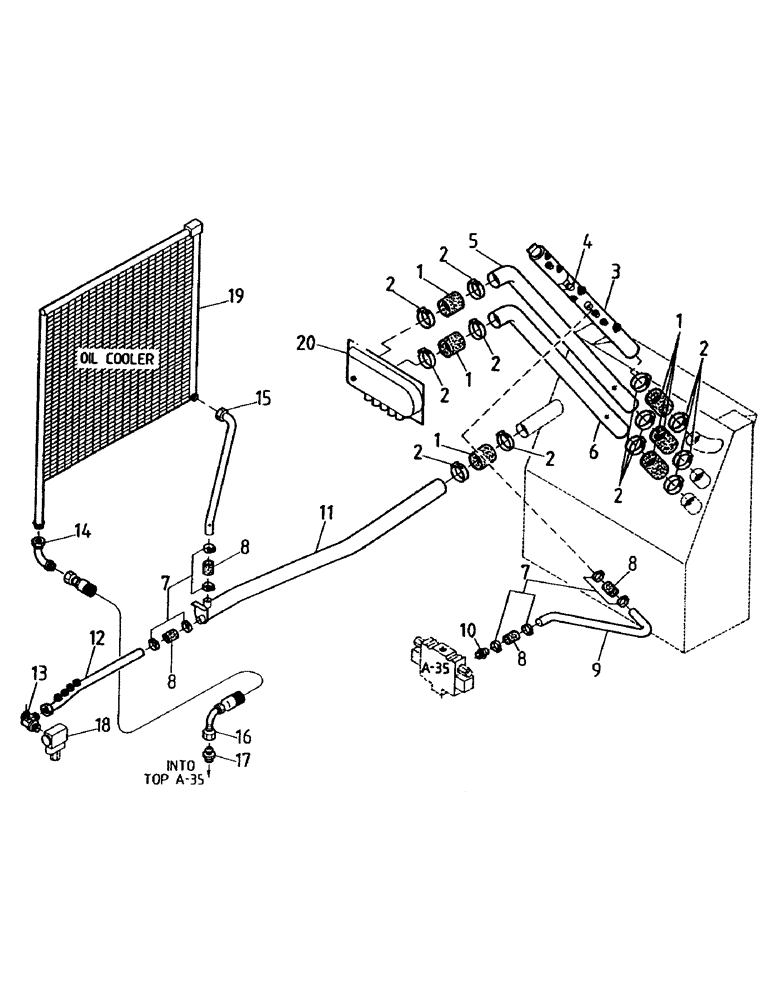

Схема запчастей Case IH 7000 - (B05-10) - HYDRAULIC SUCTION LINES,108 Hydraulic Components & Circuits
16
8
19
7
17
1
4
2
9
3
12
5
8
2
7
2
1
2
20
8
18
11
10
8
2
2
14
13
1
1
2
6
15
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

86475800

HOSE,76.20 mm ID x 150.00 mm

HYDRAULIC HOSE 76.20 mm ID x 150.00 mm

6шт.

2

00135785

HOSE CLAMP

CLAMP

12шт.

3

87231730

VENT MANIFOLD

MANIFOLD

1шт.

4

HYDRAULIC RELIEF VALVE (Refer to Page B04-70-A)

1шт.

5

87157000

TUBE

1шт.

6

86766001

TUBE

1шт.

7

00152128

HOSE CLAMP

CLAMP

8шт.

8

86312272

HOSE,38.10 mm ID x 110.00 mm

38.10 mm ID x 110.00 mm

4шт.

9

87235280

TUBE,38.10 mm OD

1шт.

10

00408396

ADAPTER

HOSETAIL

1шт.

11

86995100

PANEL

MANIFOLD

1шт.

12

86994800

TUBE,38.10 mm OD x 612, 38 mm L

MANIFOLD

1шт.

13

86310816

HYD CONNECTOR

ELBOW

1шт.

14

00408451

HYD CONNECTOR

ELBOW

1шт.

15

87232400

TUBE,38 mm DIA x 543 mm L

1шт.

16

87224408

HOSE

HYDRAULIC HOSE

1шт.

17

00400237

HYD CONNECTOR

NIPPLE

1шт.

18

HYDRAULIC RELIEF VALVE (Refer to Page B04-65-A)

1шт.

19

00180536

COOLER

OIL COOLER

1шт.

20

87234729

TANK

1шт.
