(A05-35) - TRACTION CONTROL PEDESTAL, 7700

Запчасти Case IH 7000 (A05-35) - TRACTION CONTROL PEDESTAL, 7700 Mainframe & Functioning Components

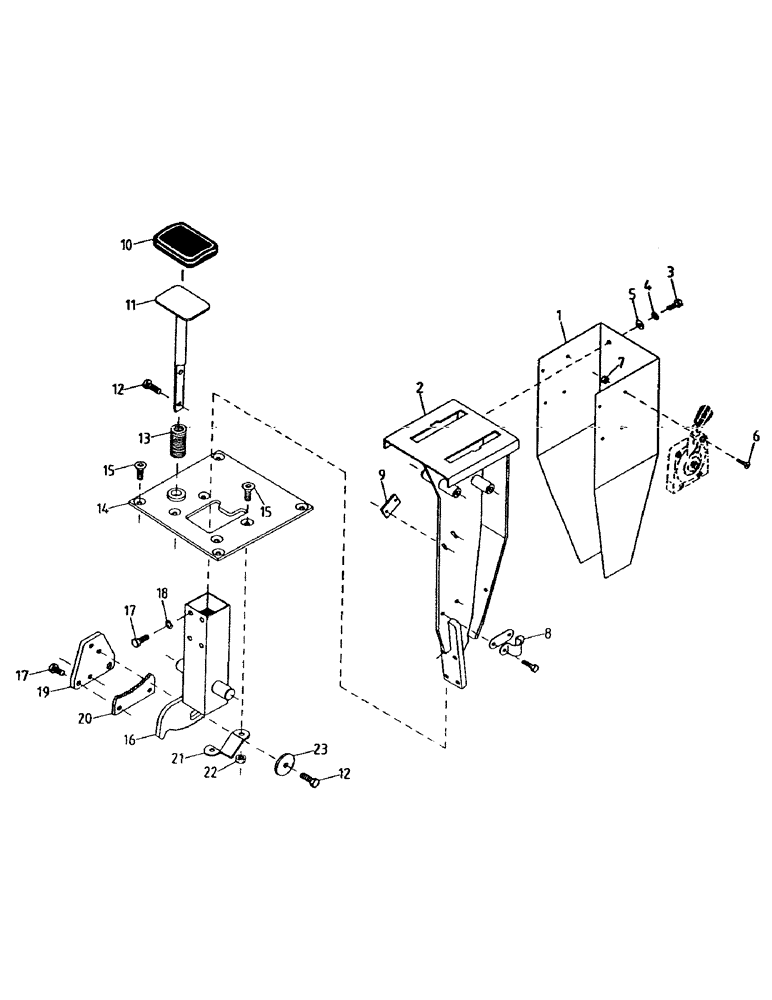

Схема запчастей Case IH 7000 - (A05-35) - TRACTION CONTROL PEDESTAL, 7700 Mainframe & Functioning Components
4
11
16
13
19
7
12
8
6
10
21
14
5
2
17
23
1
17
18
9
15
22
20
15
3
12
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87239868

COVER ASSY

COVER

1шт.

2

87239867

BRACKET

MOUNT

1шт.

3

FA106012

BOLT

4шт.

4

WB060000

SPRING WASHER

WASHER

4шт.

5

WA060000

WASHER

4шт.

6

00605328

SCREW

8шт.

7

00606630

NUT

8шт.

8

00133723

CLAMP

/SHIM

2шт.

9

87242196

PAD

1шт.

10

00134596

BRAKE LINING

PAD

1шт.

11

87239874

PEDAL ASSY.

PEDAL

1шт.

12

FA108025

BOLT

3шт.

13

00130071

VALVE SPRING

SPRING

1шт.

14

87239871

FLOOR

PLATE

1шт.

15

FC108020

SCREW,M8 x 1.25 x 20mm

8шт.

16

87239873

PEDESTAL

PEDESTAL

1шт.

17

FA108016

BOLT

6шт.

18

WB080000

WASHER

4шт.

19

87240005

BACK PLATE

PLATE

1шт.

20

87240004

LOCKING DEVICE

LOCK

1шт.

21

87237854

SUPPORT

HINGE

2шт.

22

NA108000

NUT

8шт.

23

87241199

WASHER,9mm ID x 35mm OD x 4mm Thk

1шт.
