(A03-40) - ELEVATOR DRIVE

Запчасти Case IH 7000 (A03-40) - ELEVATOR DRIVE Mainframe & Functioning Components

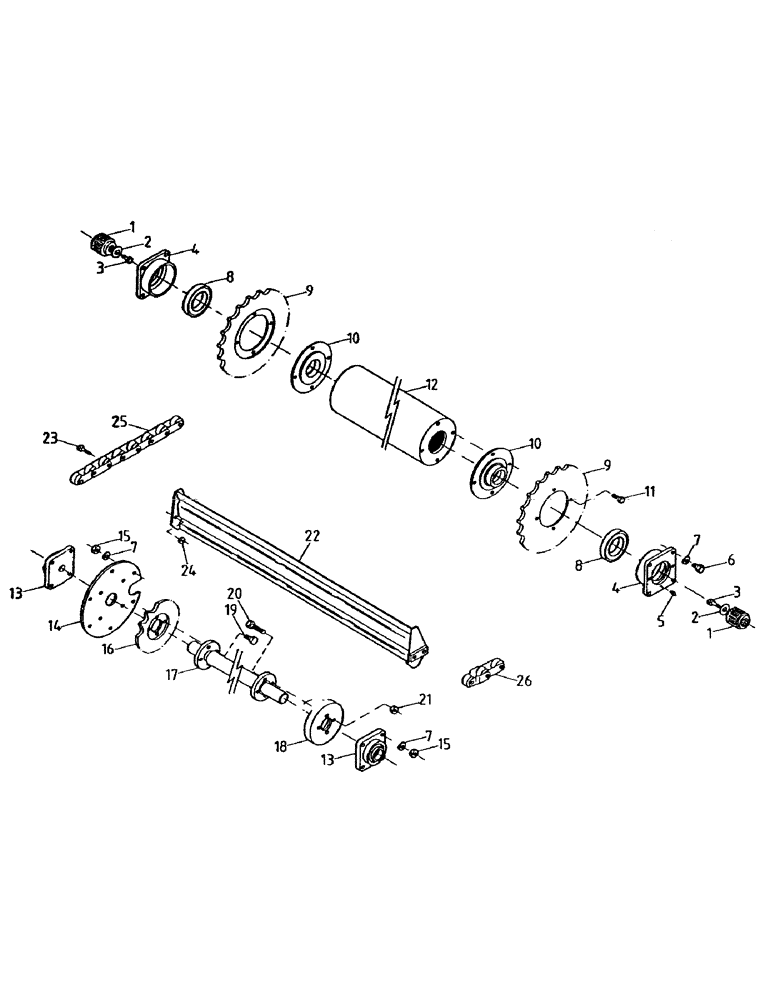

Схема запчастей Case IH 7000 - (A03-40) - ELEVATOR DRIVE Mainframe & Functioning Components
7
21
4
16
14
19
1
3
20
4
5
15
13
17
2
8
10
9
6
15
12
8
13
11
25
23
7
26
18
2
3
7
24
10
22
9
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87223440

SPLINED COUPLING,14T Internal / 16T External

COUPLING

2шт.

2

87223441

WASHER,10.5mm ID x 32mm OD x 3mm Thk

2шт.

3

00601493

BOLT

2шт.

4

87213269

HOUSING, BEARING,68 mm ID x 120 mm OD x 35, 12 mm

HOUSING

2шт.

5

00132752

LUBE NIPPLE

GREASE NIPPLE

2шт.

6

00606755

BOLT

8шт.

7

00605829

WASHER

16шт.

8

00144060

BALL BEARING

BEARING

2шт.

9

87241797

SPROCKET ASSY.

SPROCKET

2шт.

10

87241854

BOSS

2шт.

11

00601501

BOLT

8шт.

12

87213267

ROLLER,150mm OD x 892mm L

1шт.

13

00140825

BEARING

2шт.

14

87220385

PLATE

BEARING PLATE

1шт.

15

00605797

NUT

14шт.

16

87233603

SPROCKET ASSY.

SPROCKET

1шт.

17

87236369

SHAFT

TAILSHAFT

1шт.

18

87233602

IDLER

1шт.

19

FM112030

BOLT

4шт.

20

FM112035

BOLT

4шт.

21

NJ112000

NUT

8шт.

22

87236234

STEEL FLIGHT

FLIGHT (Standard Elevator - 21, Extended Elevator - 23)

1шт.

23

00601606

BOLT

84шт.

24

00606013

LOCK NUT

NUT

84шт.

25

70010205

CHAIN

(Standard Elevator)

2шт.

25

70010217

CHAIN

(Extended Elevator)

2шт.

26

00700162

CONNECTING LINK

HALF LINK

2шт.
