(A03-25) - PRIMARY EXTRACTOR SHROUD

Запчасти Case IH 7000 (A03-25) - PRIMARY EXTRACTOR SHROUD Mainframe & Functioning Components

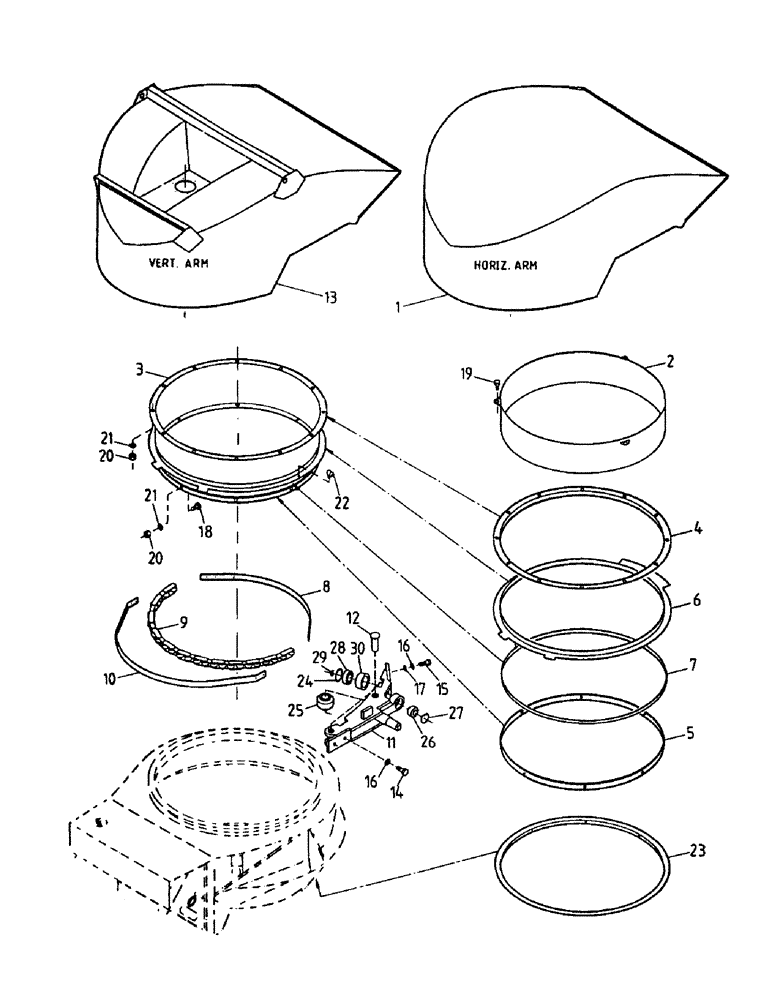

Схема запчастей Case IH 7000 - (A03-25) - PRIMARY EXTRACTOR SHROUD Mainframe & Functioning Components
14
25
23
26
21
12
4
11
24
3
13
5
15
17
21
29
28
16
30
9
19
7
18
10
20
1
20
22
27
16
2
8
6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87229664

ASSEMBLY

HOOD (Horizontal)

1шт.

2

87230248

LINER

1шт.

3

87234432

BODY

BARREL (Welded Assembly)

1шт.

4

87234433

MOUNTING PARTS

RING

1шт.

5

87234462

HALF-RING

DOUBLER

2шт.

6

87234416

RING

1шт.

7

86720900

WEAR STRIP

RING

2шт.

8

87244769

STRAP

1шт.

9

70014525

CHAIN

1шт.

10

87244768

STRAP

1шт.

11

87244765

CONNECTING LINK

LINK (LH)

1шт.

11

87244764

CONNECTING LINK

LINK (RH)

1шт.

12

82085300

PIN,19.18mm OD x 60.32mm L

4шт.

13

87236835

ASSEMBLY

HOOD (Vertical)

1шт.

14

FA112020

BOLT

4шт.

15

FA112025

BOLT

4шт.

16

WB120000

WASHER

8шт.

17

WA120000

WASHER

4шт.

18

FA110020

BOLT

8шт.

19

FA110035

BOLT

12шт.

20

NA110000

NUT

20шт.

21

WB100000

WASHER

20шт.

22

00132756

LUBE NIPPLE

GREASE NIPPLE

2шт.

23

86721500

MOUNTING PARTS

RING

1шт.

24

CI047000

CIRCLIP

4шт.

25

00181719

ROLLER

2шт.

26

00141584

BEARING

2шт.

27

CI042000

CIRCLIP

2шт.

28

00140217

BALL BEARING

BEARING

4шт.

29

CE020000

CIRCLIP

4шт.

30

87220013

ROLLER,62.2mm OD x 22mm L

4шт.
