(A02-15) - CROPDIVIDER LIFT ARMS

Запчасти Case IH 7000 (A02-15) - CROPDIVIDER LIFT ARMS Mainframe & Functioning Components

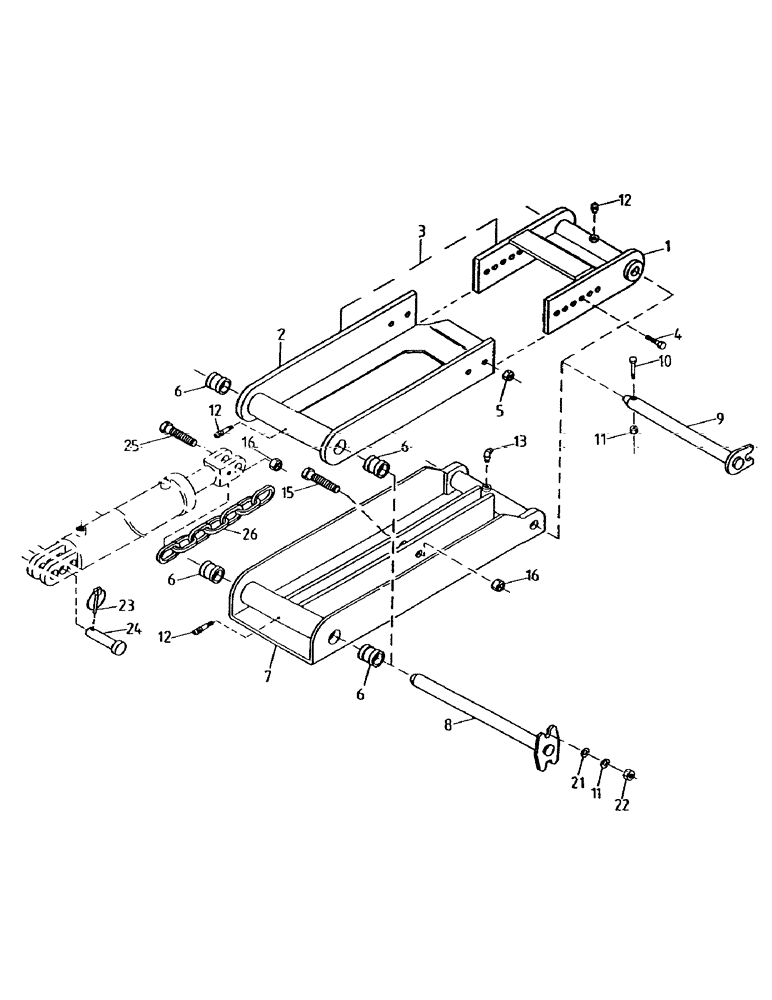

Схема запчастей Case IH 7000 - (A02-15) - CROPDIVIDER LIFT ARMS Mainframe & Functioning Components
26
11
5
13
12
1
2
3
6
6
11
16
12
6
23
16
24
25
8
21
15
4
12
10
22
7
6
9
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87237008

END

ADJUSTABLE END

2шт.

2

87237007

SUPPORTING ARM

ARM (UPPER)

2шт.

3

87237006

SUPPORTING ARM

ARM ASSEMBLY

2шт.

4

FM112035

BOLT

8шт.

5

NC112000

NUT

NUT

8шт.

6

87227915

BUSHING,25.4mm ID x 31.75mm OD x 32mm L

BUSH

8шт.

7

87237005

SUPPORTING ARM

ARM (LOWER)

2шт.

8

87237086

PIN,25.4mm OD x 340mm L

4шт.

9

87239943

PIN

4шт.

10

FA106030

BOLT

4шт.

11

NC106000

LOCK NUT

NUT

4шт.

12

00138722

LUBE NIPPLE

GREASE NIPPLE

6шт.

13

00180940

LUBE NIPPLE

GREASE NIPPLE

2шт.

15

00606608

BOLT

2шт.

16

00606004

LOCK NUT

NUT

4шт.

21

WA100000

WASHER

8шт.

22

NA110000

NUT

8шт.

23

00606627

PIN

LYNCH PIN

2шт.

24

87230605

PIN,25.4mm OD x 92mm L

2шт.

25

00606602

BOLT

2шт.

26

87239193

CHAIN (AG)

CHAIN

2шт.
