(A02-00) - TOPPER ARMS

Запчасти Case IH 7000 (A02-00) - TOPPER ARMS Mainframe & Functioning Components

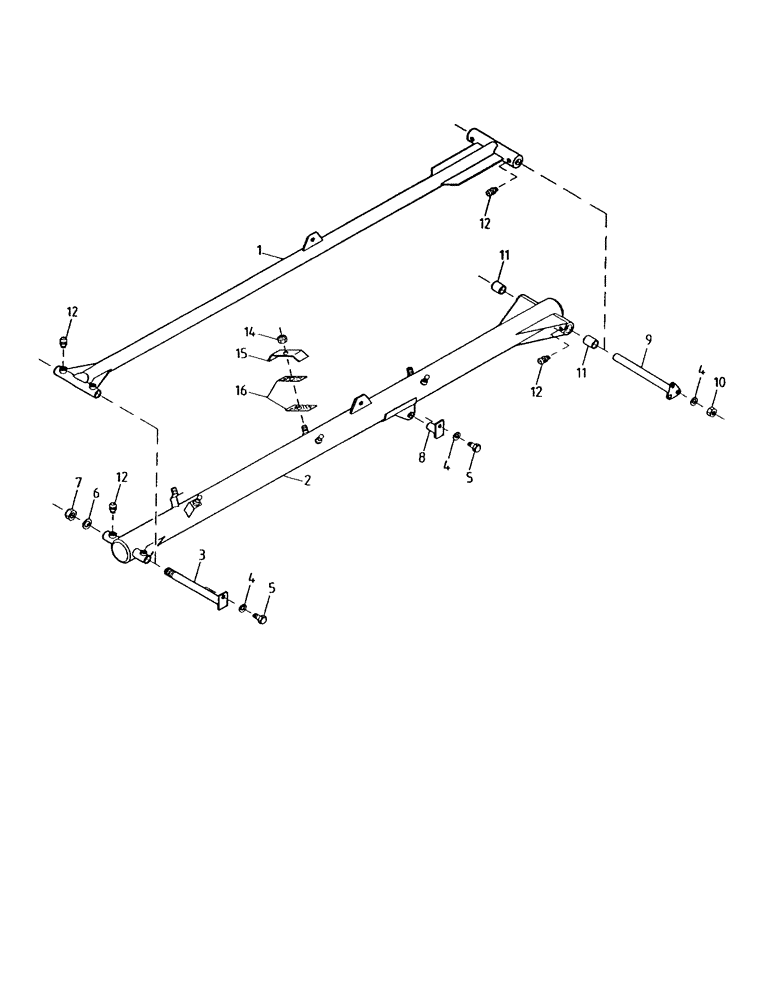

Схема запчастей Case IH 7000 - (A02-00) - TOPPER ARMS Mainframe & Functioning Components
12
12
12
2
11
10
11
5
9
12
14
8
5
1
4
4
4
16
3
7
6
15
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

86988200

POLE

ARM (UPPER)

1шт.

2

86988700

SUPPORTING ARM

ARM (LOWER)

1шт.

3

83048300

PIN,25.4mm OD x 313mm L

2шт.

4

00605827

WASHER

10шт.

5

00601499

BOLT

4шт.

6

00605814

WASHER

2шт.

7

00606020

LOCK NUT

NUT

2шт.

8

86788000

PIN,25.4mm OD x 75mm L

2шт.

9

86989400

PIN ASSY.

PIN

2шт.

10

00605795

NUT

6шт.

11

87227853

BUSHING,38.1mm ID x 44.45mm OD x 38.1mm L

BUSH

2шт.

12

00138722

LUBE NIPPLE

GREASE NIPPLE

8шт.

14

00605999

LOCK NUT

NUT

6шт.

15

82029900

BRACKET

CLAMP

6шт.

16

82029700

MOUNTING PARTS

RUBBER

12шт.
