(B06-55) - HYDRAULIC CIRCUIT, TRANSMISSION 7700, PRIMARY/SECONDARY FIXED EXTRACTOR

Запчасти Case IH 7000 (B06-55) - HYDRAULIC CIRCUIT, TRANSMISSION 7700, PRIMARY/SECONDARY FIXED EXTRACTOR Hydraulic Components & Circuits

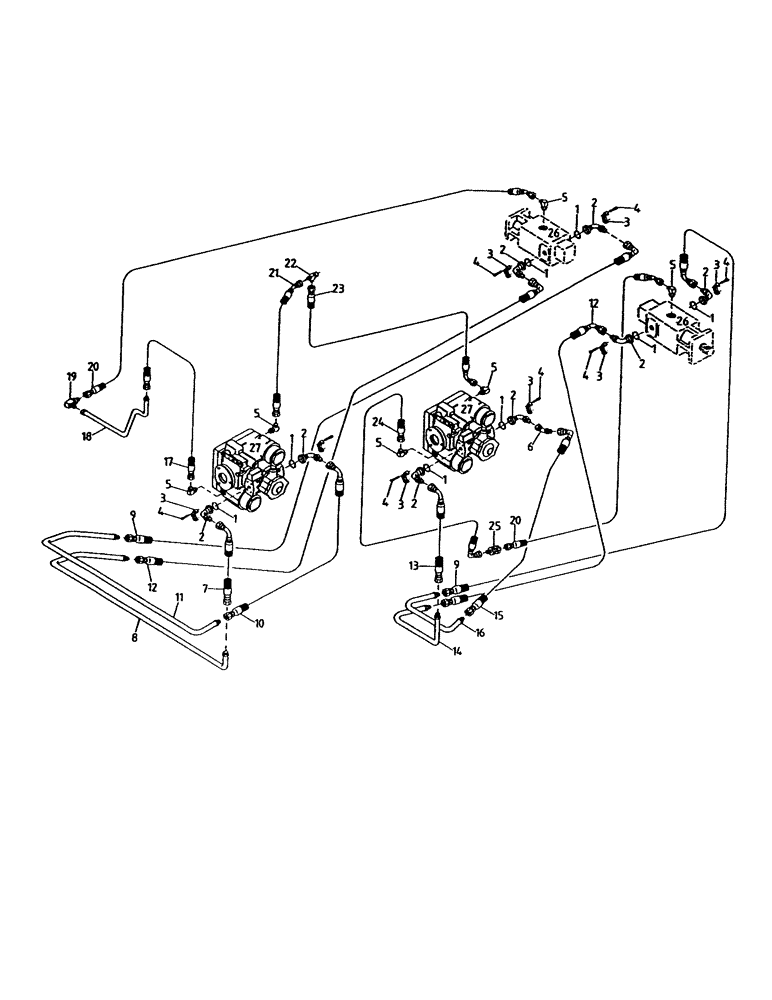

Схема запчастей Case IH 7000 - (B06-55) - HYDRAULIC CIRCUIT, TRANSMISSION 7700, PRIMARY/SECONDARY FIXED EXTRACTOR Hydraulic Components & Circuits
12
14
2
3
2
3
15
4
4
12
26
3
2
10
1
5
27
1
5
20
4
7
27
22
3
23
8
20
2
9
1
1
2
3
5
26
6
11
4
1
4
16
5
18
5
4
9
17
3
3
2
1
1
4
13
24
19
25
5
2
2
21
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

00100024

O-RING

8шт.

2

00403854

HYD CONNECTOR

BEND

8шт.

3

00400151

SPECIAL CLAMP

CLAMP

8шт.

4

00604462

SCREW

32шт.

5

00400096

HYD CONNECTOR

ELBOW

8шт.

6

00407240

HYD CONNECTOR

BEND

1шт.

7

87222440

HOSE

HYDRAULIC HOSE (108/125/6CT/3306)

1шт.

7

86305944

HOSE

HYDRAULIC HOSE (L10)

1шт.

8

87229335

TUBE,25.40 mm OD

(108/6CT/L10)

1шт.

8

87242674

TUBE,25.40 mm OD

(125/3306)

1шт.

9

86310296

HOSE ASSY.

HOSE

2шт.

10

86305946

HOSE

HYDRAULIC HOSE

1шт.

11

87229237

TUBE,25.40 mm OD

(108/6CT/L10)

1шт.

11

87242673

TUBE,25.40 mm OD

(125/3306)

1шт.

12

87165200

HOSE

2шт.

13

86301128

HOSE ASSY.

HOSE

1шт.

14

87229871

TUBE,25.40 mm DIA

1шт.

15

87217254

HOSE

1шт.

16

87229873

TUBE,25.40 mm OD

1шт.

17

82762800

HOSE

1шт.

18

87235132

TUBE,19 mm DIA

1шт.

19

00408721

ELBOW

1шт.

20

87229620

HOSE

HYDRAULIC HOSE

2шт.

21

86308610

HOSE ASSY.

HOSE

1шт.

22

00404678

TEE

1шт.

23

87219055

HOSE ASSY.

HOSE

1шт.

24

82710000

HOSE

1шт.

25

00400068

HYD CONNECTOR

NIPPLE

1шт.

26

HYDRAULIC MOTOR (Refer to Page B02-80-A)

1шт.

27

HYDRAULIC PUMP (Refer to Page B03-00-A)

1шт.
