(B06-10A) - HYDRAULIC CIRCUIT, (PRIMARY/SECONDARY FIXED EXTRACTOR)

Запчасти Case IH 7000 (B06-10A) - HYDRAULIC CIRCUIT, (PRIMARY/SECONDARY FIXED EXTRACTOR) Hydraulic Components & Circuits

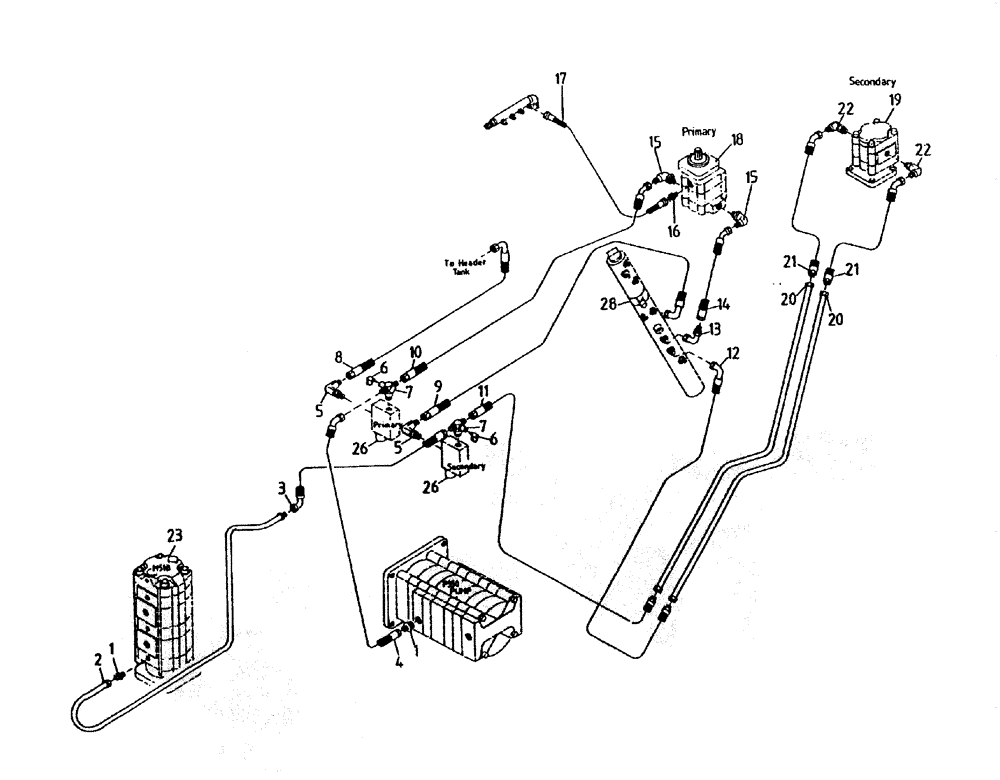

Схема запчастей Case IH 7000 - (B06-10A) - HYDRAULIC CIRCUIT, (PRIMARY/SECONDARY FIXED EXTRACTOR) Hydraulic Components & Circuits
1
18
10
3
8
13
8
7
22
21
11
14
17
7
19
20
12
2
4
28
1
8
20
5
26
22
16
15
9
5
21
26
15
6
23
6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

00400234

HYD CONNECTOR

NIPPLE

2шт.

2

87231865

TUBE,25.40 mm DIA

1шт.

3

82717500

HOSE

1шт.

4

87231898

HOSE

1шт.

5

00400245

HYD CONNECTOR

ELBOW

2шт.

6

00405498

SCREW ON COUPLING

TEST POINT

2шт.

7

87220629

TEE

2шт.

8

82733200

HOSE

1шт.

9

81680400

HOSE ASSY.

1шт.

10

87221386

HOSE

1шт.

11

87237591

HOSE

1шт.

12

87237593

HOSE

1шт.

13

00403944

HYD CONNECTOR

BEND

1шт.

14

87221388

HOSE

1шт.

15

00400097

HYD CONNECTOR

ELBOW

2шт.

16

00402235

HYD CONNECTOR

NIPPLE

1шт.

17

86310533

HYDRAULIC HOSE

1шт.

18

HYDRAULIC MOTOR (Refer Figure B02-75)

1шт.

19

HYDRAULIC MOTOR (Refer Figure B02-55)

1шт.

20

87233525

TUBE,755 mm L

2шт.

21

87233532

HOSE

HOSE (standard elevator)

2шт.

21

87239116

HOSE (extended elevator)

2шт.

22

00400246

HYD CONNECTOR

ELBOW

2шт.

23

HYDRAULIC MOTOR (Refer Figures B02-60 and B02-65)

1шт.

26

HYDRAULIC RELIEF VALVE (Refer Figure B04-55)

1шт.

28

87231730

VENT MANIFOLD

1шт.
