(B01-50) - HYDRAULICS, CYLINDER, EXTRACTOR BIN FLAP

Запчасти Case IH 7000 (B01-50) - HYDRAULICS, CYLINDER, EXTRACTOR BIN FLAP Hydraulic Components & Circuits

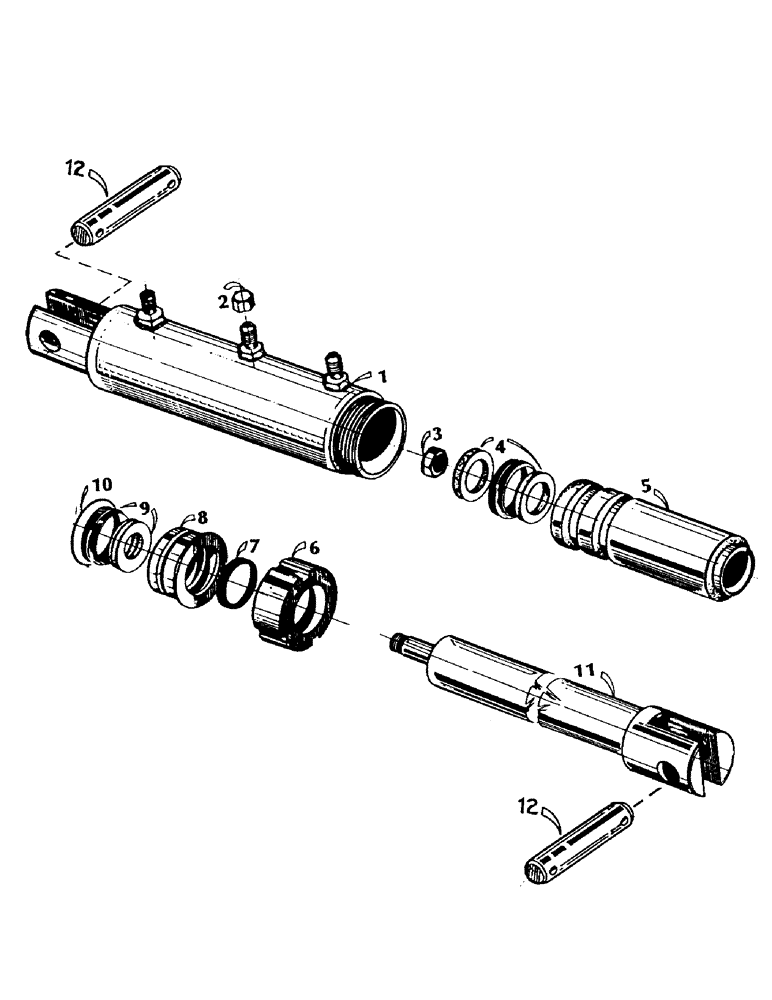

Схема запчастей Case IH 7000 - (B01-50) - HYDRAULICS, CYLINDER, EXTRACTOR BIN FLAP Hydraulic Components & Circuits
4
12
5
1
11
7
2
12
3
9
6
8
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87213499

CYLINDER

BARREL

1шт.

2

00400143

HYD CONNECTOR

CAP

1шт.

3

00605804

NUT

1шт.

4

00100728

OIL SEAL

SEAL

1шт.

5

87213503

PISTON

1шт.

6

87213507

NUT

NUT

1шт.

7

00100552

OIL SEAL

SEAL

1шт.

8

87214818

CYLINDER HEAD

HEAD 7131

1шт.

9

00100759

OIL SEAL

SEAL 7131

1шт.

10

00100027

O-RING

1шт.

11

87213504

ROD

SHAFT

1шт.

12

82087400

PIN,15.88mm OD x 68mm L

2шт.

13

87214817

SEAL KIT

7131

1шт.

14

87213500

CYLINDER ASSY.,Double Acting, 22.23mm Rod

ASSEMBLY

1шт.
