Запчасти Case IH 7000 (A02-43) - MAINFRAME, ELEVATOR, EXTRACTOR (Jul 16 2004 11:35:00.0008 PM) Mainframe & Functioning Components

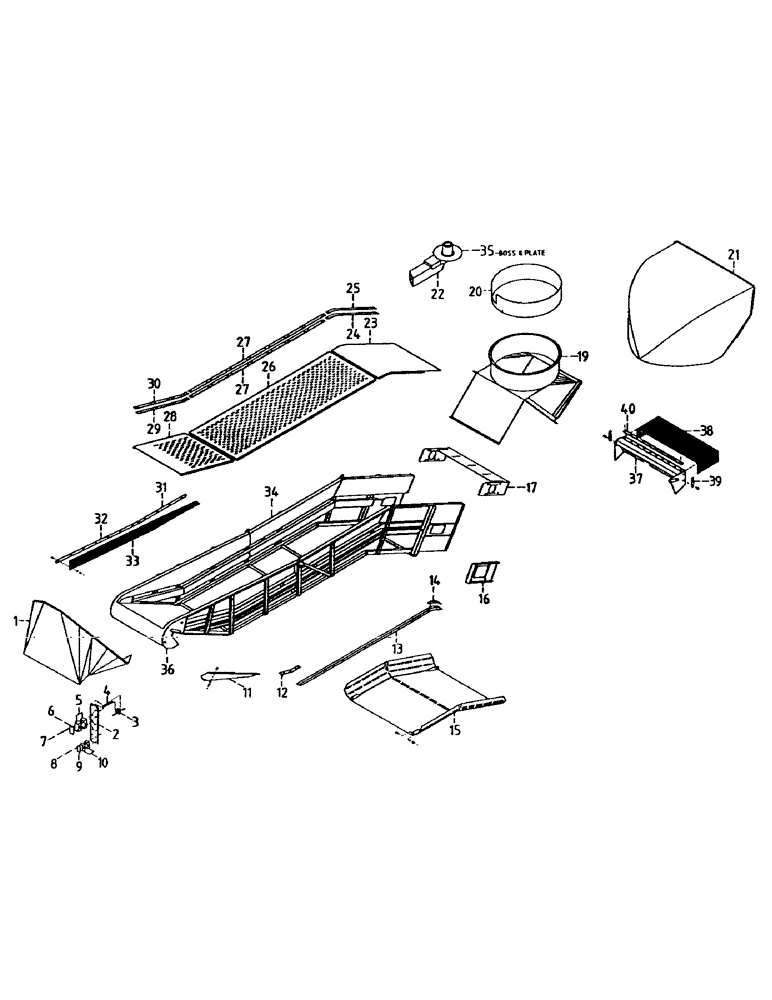

Схема запчастей Case IH 7000 - (A02-43) - MAINFRAME, ELEVATOR, EXTRACTOR (Jul 16 2004 11:35:00.0008 PM) Mainframe & Functioning Components
3
28
27
34
2
16
24
14
27
13
38
23
25
33
39
32
6
30
37
11
8
9
5
40
22
12
26
35
20
21
4
19
7
31
29
36
10
15
1
17

Артикул

Название

Примечание

Количество

1

87219605

FRAME

BOWL HOPPER

1шт.

2

87229432

MOUNTING PARTS

MOUNT PLATE

1шт.

3

87229446

MOUNTING PARTS

MOUNT SPRING

1шт.

4

79GD0671

SPRING

1шт.

5

00408313

CLAMP

3шт.

6

00408315

COVER PLATE

COVER

3шт.

7

FA106070

BOLT

6шт.

7

NC106000

LOCK NUT

NUT

6шт.

8

FA106060

BOLT

4шт.

8

NC106000

LOCK NUT

NUT

4шт.

9

00408316

COVER PLATE

COVER

2шт.

10

00408314

CLAMP

2шт.

11

87229460

GUARD ASSY.

CHAIN GUARD

1шт.

11

87229461

GUARD ASSY.

CHAIN GUARD

1шт.

11

FA110020

BOLT

5шт.

11

WB100000

WASHER

5шт.

11

NA110000

NUT

5шт.

12

86906900

WEAR STRIP

2шт.

12

00605827

WASHER

4шт.

12

00605795

NUT

4шт.

12

00605397

SCREW

4шт.

13

87050800

WEAR STRIP

(RH)

1шт.

13

87050700

MOUNTING PARTS

WEAR STRIP (LH)

1шт.

13

00605827

WASHER

4шт.

13

00605795

NUT

4шт.

13

00605397

SCREW

4шт.

14

87059500

MOUNTING PARTS

WEAR STRIP

2шт.

14

00605827

WASHER

4шт.

14

00605795

NUT

4шт.

14

00605397

SCREW

BOLT

4шт.

15

87229058

GUARD

BIN GUARD

1шт.

15

00606603

BOLT

4шт.

15

00605798

NUT

4шт.

15

00605831

WASHER

4шт.

16

87214036

PLATE

DOUBLER

2шт.

16

87214043

BOLT,5/8" x 200mm, Grade 8

(adjusting)

2шт.

17

87213341

FLOOR

(adjusting)

1шт.

17

00605829

WASHER

8шт.

17

00601501

BOLT

8шт.

17

00605397

SCREW

BOLT

3шт.

18

86935900

FLAP

DOOR

1шт.

18

86937500

ROD,12mm OD x 1032mm L

1шт.

18

00607117

PIN

1шт.

18

00605810

WASHER

1шт.

19

87213510

HOOD

(welded assembly)

1шт.

19

00605827

WASHER

12шт.

19

00605808

WASHER

12шт.

19

00605499

SCREW

12шт.

19

00605811

WASHER

4шт.

19

00605795

NUT

12шт.

19

PIN (Refer page B01-50)

1шт.

19

00605858

PIN

1шт.

20

86931100

RING

WEAR RING

1шт.

21

86569901

HOOD

CHUTE

1шт.

21

00601499

BOLT

10шт.

21

00605795

NUT

10шт.

21

00605827

WASHER

10шт.

22

86931700

ARM ASSY.

ARM (welded assembly)

1шт.

23

86714400

FLOOR

1шт.

23

00601495

BOLT

6шт.

23

00605795

NUT

6шт.

23

00605827

WASHER

6шт.

23

00606146

WASHER

6шт.

24

87139500

WEAR STRIP

2шт.

24

00605827

WASHER

6шт.

24

00605795

NUT

6шт.

24

00605397

SCREW

6шт.

25

87140200

WEAR STRIP

2шт.

25

00605827

WASHER

6шт.

25

00605795

NUT

6шт.

25

00605397

SCREW

6шт.

26

87084000

FLOOR

1шт.

26

00606146

WASHER

12шт.

26

00605827

WASHER

12шт.

26

00605795

NUT

12шт.

26

00601495

BOLT

12шт.

27

87140300

WEAR STRIP

4шт.

27

00605827

WASHER

28шт.

27

00605795

NUT

28шт.

27

00605397

SCREW

28шт.

28

87083200

FLOOR

(up to and including 7571)

1шт.

28

87224533

FLOOR

(7572 on)

1шт.

28

00601495

BOLT

12шт.

28

00606146

WASHER

12шт.

28

00605827

WASHER

12шт.

28

00605795

NUT

12шт.

29

87180600

WEAR STRIP

(up to and including 7571)

2шт.

29

87224481

WEAR STRIP

(7572 on)

2шт.

29

00605827

WASHER

8шт.

29

00605795

NUT

8шт.

29

00605397

SCREW

8шт.

30

87217663

WEAR STRIP

2шт.

30

00605827

WASHER

8шт.

30

00605795

NUT

8шт.

30

00605397

SCREW

8шт.

31

87229473

CLAMP STRIP

2шт.

32

87229474

CLAMP STRIP

2шт.

32

00601495

BOLT

12шт.

32

00605795

NUT

12шт.

32

00605827

WASHER

12шт.

33

87229472

RUBBER SKIRT

2шт.

34

87119900

ELEVATOR

FRAME (welded assembly)

1шт.

35

86731300

BOSS

AND PLATE

1шт.

36

86709200

BOOT

(welded assembly)

1шт.

37

87120700

FIP KIT

ELEVATOR (complete)

1шт.

37

87229056

FLAP

BIN FLAP

1шт.

38

87229055

RUBBER

1шт.

39

87229054

STRIP,25mm W x 130mm L x 5.2mm Thk

BACKING STRIP

2шт.

40

87229053

STRIP,25.4mm W x 940mm L

BACKING STRIP

2шт.

Выбрано товаров: 109
