(A02-38) - MAINFRAME, ELEVATOR SLEW MECHANISM

Запчасти Case IH 7000 (A02-38) - MAINFRAME, ELEVATOR SLEW MECHANISM Mainframe & Functioning Components

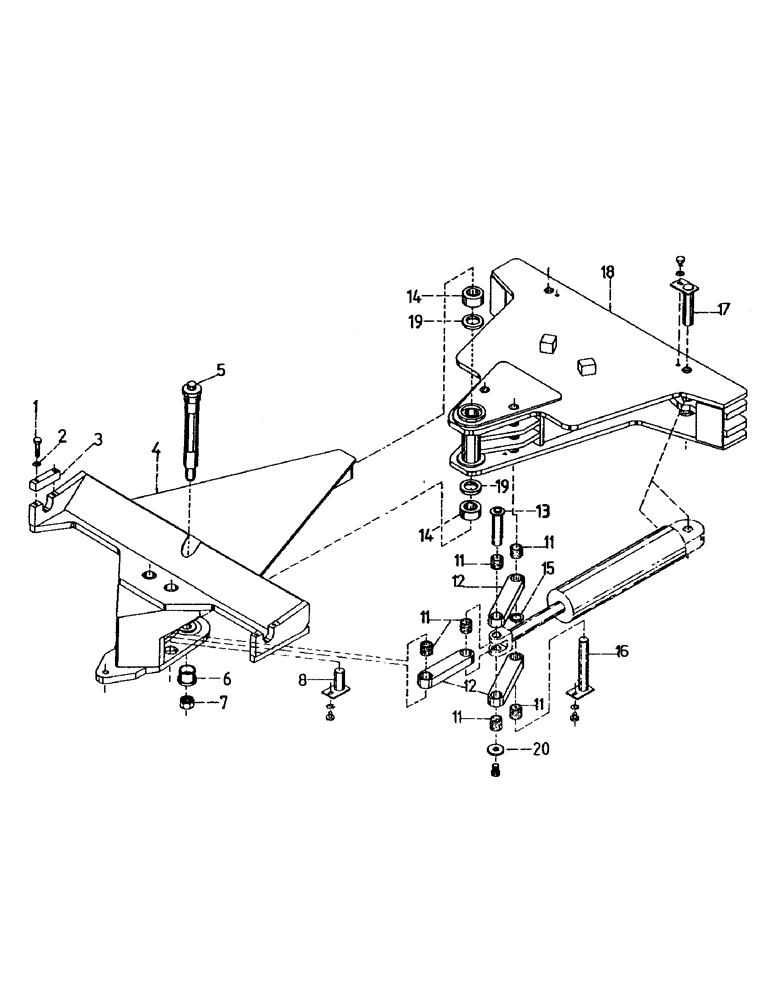

Схема запчастей Case IH 7000 - (A02-38) - MAINFRAME, ELEVATOR SLEW MECHANISM Mainframe & Functioning Components
14
17
13
2
5
18
15
11
8
19
16
11
3
12
20
14
4
11
6
1
11
19
7
11
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

00601519

BOLT

4шт.

2

00605829

WASHER

4шт.

3

86725100

RETAINER

2шт.

4

87227990

FRAME ASSY

FRAME

1шт.

4

00132702

LUBE NIPPLE

NIPPLE (grease)

1шт.

4

87220215

PIN,31.75mm OD x 80mm L

EXTENSION (grease nipple)

1шт.

5

87226432

PIN

1шт.

6

87224899

SLEEVE

1шт.

7

00606022

LOCK NUT

NUT

1шт.

8

87220215

PIN,31.75mm OD x 80mm L

2шт.

8

00152827

LUBE NIPPLE

NIPPLE (grease)

2шт.

8

FA112020

BOLT

2шт.

8

WA120000

WASHER

2шт.

8

WB120000

WASHER

2шт.

11

87220207

BUSHING,31.8mm ID x 40.03mm OD x 32mm L

BUSH

12шт.

12

87220204

CONNECTING LINK

LINK

6шт.

13

PIN (Refer page B01-41)

1шт.

13

FA110025

BOLT

2шт.

13

WB100000

WASHER

2шт.

13

00152827

LUBE NIPPLE

NIPPLE (grease)

2шт.

14

00141673

BEARING

2шт.

15

87220218

SPACER

2шт.

16

87220216

PIN,31.75mm OD x 213mm L

2шт.

16

00152827

LUBE NIPPLE

NIPPLE (grease)

2шт.

16

FA112020

BOLT

2шт.

16

WA120000

WASHER

2шт.

16

WB120000

WASHER

2шт.

17

PIN (Refer page B01-41)

1шт.

17

FA112020

BOLT

2шт.

17

WA120000

WASHER

2шт.

17

WB120000

WASHER

2шт.

17

00152827

LUBE NIPPLE

NIPPLE (grease)

2шт.

18

87219449

FRAME ASSY

FRAME

1шт.

19

87227989

RING

WEAR RING

2шт.

20

87219460

WASHER,10.5mm ID x 45mm OD x 4mm Thk

PLATE

1шт.
