Запчасти Case IH 7000 (G02-22) - LEG BASE CUTTER, HYDRAULIC CIRCUIT, W/O POWER KNOCKDOWN ROLLER Leg Base Cutter

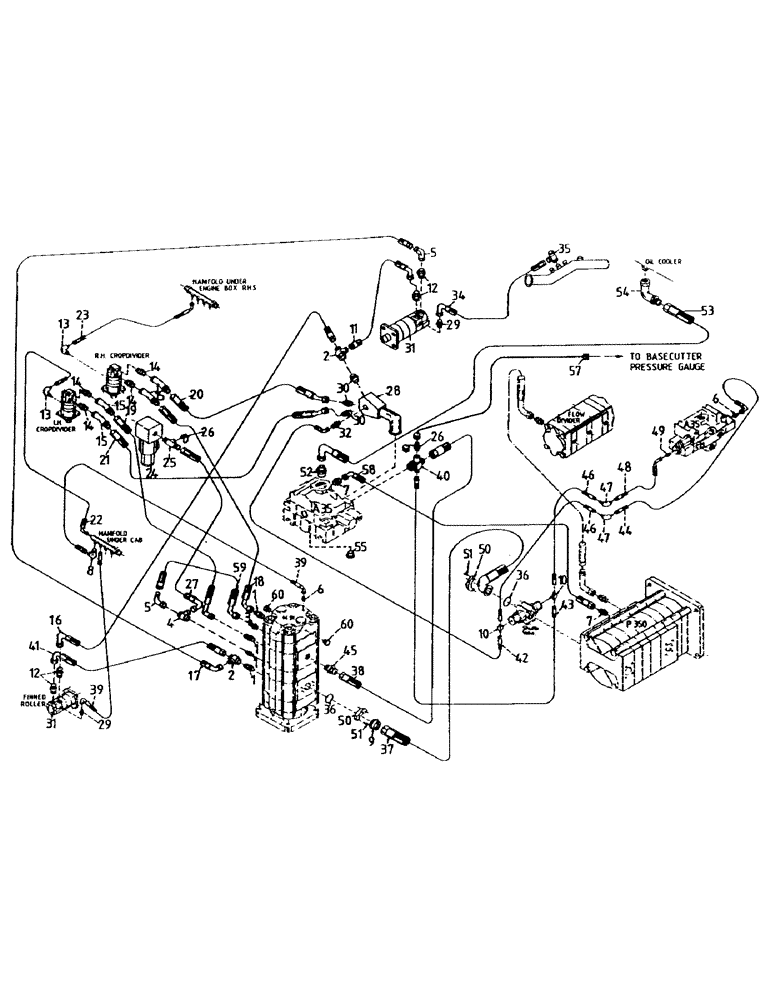

Схема запчастей Case IH 7000 - (G02-22) - LEG BASE CUTTER, HYDRAULIC CIRCUIT, W/O POWER KNOCKDOWN ROLLER Leg Base Cutter
21
22
50
26
31
28
4
25
40
46
12
59
54
2
36
39
30
6
15
12
30
5
26
37
29
48
34
24
45
32
58
13
20
19
51
41
49
47
60
7
51
29
35
1
17
15
8
55
39
14
43
1
14
6
23
2
53
10
46
38
31
57
5
52
44
13
10
42
9
16
1
1
36
27
11
60

Артикул

Название

Примечание

Количество

1

00400231

HYD CONNECTOR

NIPPLE

4шт.

2

00404679

TEE

2шт.

3

00400230

HYD CONNECTOR

NIPPLE

1шт.

4

87224402

TEE

1шт.

5

00407516

HYD CONNECTOR

ELBOW

2шт.

6

00400223

HYD CONNECTOR

NIPPLE

2шт.

7

00400234

HYD CONNECTOR

NIPPLE

2шт.

8

00402879

HYD CONNECTOR

ELBOW

1шт.

9

87224400

FLANGE

1шт.

10

00403925

TEE

2шт.

11

86493700

HOSE

1шт.

12

00400228

HYD CONNECTOR

NIPPLE

4шт.

13

00405242

HYD CONNECTOR

ELBOW

2шт.

14

00400229

HYD CONNECTOR

NIPPLES

4шт.

15

87219791

HYD CONNECTOR

ADAPTOR

4шт.

16

82704800

HOSE

1шт.

17

86302744

HOSE

HYDRAULIC HOSE

1шт.

18

87033300

HOSE

1шт.

19

86310226

HOSE

HYDRAULIC HOSE

1шт.

20

82744600

HOSE

1шт.

21

87219799

HOSE

1шт.

22

83129300

HOSE

1шт.

23

86327700

HYDRAULIC HOSE

1шт.

24

VALVE (Refer Page B04-41)

1шт.

25

87172100

TEE

1шт.

26

00405498

SCREW ON COUPLING

TEST POINT

2шт.

27

87224410

HYDRAULIC HOSE

1шт.

28

87227747

ADAPTER

Y BLOCK

1шт.

29

00402235

HYD CONNECTOR

NIPPLE

2шт.

30

00400231

HYD CONNECTOR

NIPPLE

3шт.

31

MOTOR (Refer Page B02-02)

1шт.

32

00400093

HYD CONNECTOR

NIPPLE

1шт.

34

87217247

HOSE

1шт.

35

00400677

PLUG

TEE

1шт.

36

00100103

O-RING

2шт.

37

87221282

HOSE

HYDRAULIC HOSE

1шт.

38

82708200

HOSE

1шт.

39

86327400

HOSE ASSY.

HOSE

1шт.

40

87172100

TEE

1шт.

41

87224414

HYDRAULIC HOSE

1шт.

42

87224457

HOSE

1шт.

43

82717700

HOSE

1шт.

44

86327400

HOSE ASSY.

HOSE

1шт.

45

00400233

HYD CONNECTOR

NIPPLE

1шт.

46

87221421

HYDRAULIC HOSE

2шт.

47

00404781

HYD CONNECTOR

ELBOW

1шт.

48

82743000

HOSE

1шт.

49

87213353

RESTRICTOR

1шт.

50

00400152

SPECIAL CLAMP

CLAMP (Pair)

2шт.

51

00604535

SCREW

8шт.

52

00400237

HYD CONNECTOR

NIPPLE

1шт.

53

87224408

HOSE

HYDRAULIC HOSE

1шт.

54

87005200

HYD CONNECTOR,1.50" OD

BEND

1шт.

55

00407385

PLUG

1шт.

57

HOSE (Refer Page A04-07)

1шт.

58

86308614

HOSE

HYDRAULIC HOSE

1шт.

59

86308586

HOSE ASSY.

HOSE

1шт.

60

00400095

PLUG

2шт.

Выбрано товаров: 58
