Запчасти Case IH 7000 (B05-30) - HYDRAULICS, CIRCUIT, ROTARY CHOP TOP ROLLERS Hydraulic Components & Circuits

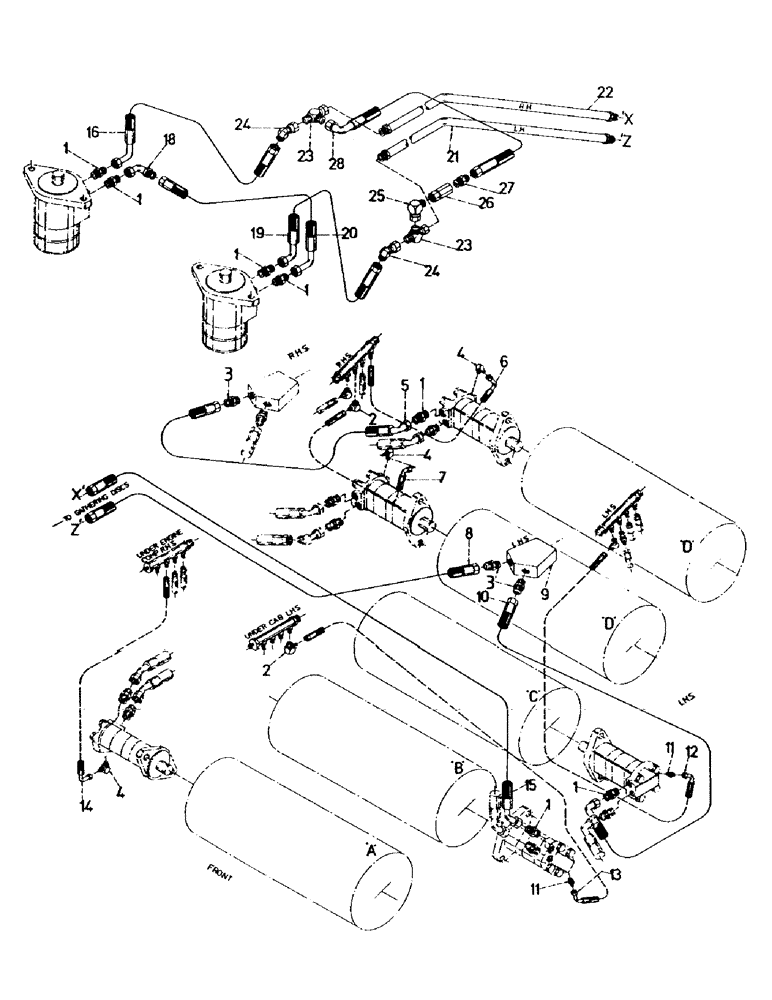

Схема запчастей Case IH 7000 - (B05-30) - HYDRAULICS, CIRCUIT, ROTARY CHOP TOP ROLLERS Hydraulic Components & Circuits
1
23
3
4
4
8
23
11
13
20
3
6
4
1
19
12
8
2
1
27
24
26
28
1
18
7
10
1
22
16
11
24
1
25
5
21
14
1
2
15

Артикул

Название

Примечание

Количество

1

00400227

HYD CONNECTOR

NIPPLE

4шт.

2

00402879

HYD CONNECTOR

ELBOW

2шт.

3

00400230

HYD CONNECTOR

NIPPLE

3шт.

4

00405242

HYD CONNECTOR

ELBOW

3шт.

5

86308392

HOSE ASSY.

HOSE

1шт.

6

82704900

HOSE,6.35mm ID x 530mm L, SAE 100R17

1шт.

7

82712000

HOSE

1шт.

8

86837900

HOSE

1шт.

9

87227748

JUNCTION BLOCK

Y BLOCK

1шт.

10

86310712

HOSE ASSY.

HOSE

1шт.

11

00402235

HYD CONNECTOR

NIPPLE

2шт.

12

87217247

HOSE

1шт.

13

86310824

HOSE

HYDRAULIC HOSE

1шт.

14

86306891

HOSE ASSY.

HOSE

1шт.

15

87172600

HOSE

1шт.

16

87175700

HOSE

1шт.

18

00407516

HYD CONNECTOR

BEND

1шт.

19

86310715

HOSE ASSY.

HOSE

1шт.

20

87067400

HOSE ASSY.

HOSE

1шт.

21

86989700

TUBE

1шт.

22

87213943

TUBE

1шт.

23

00404679

TEE

2шт.

24

00404511

HYD CONNECTOR

ADAPTOR

2шт.

25

86312389

HYD CONNECTOR

ELBOW

1шт.

26

CHECK VALVE (Refer Page B04-36)

1шт.

27

00400166

HYD CONNECTOR

NIPPLE

1шт.

28

83129700

HOSE

1шт.

Выбрано товаров: 27
