Запчасти Case IH 7000 (B05-09) - HYDRAULICS, SUCTION LINES, ENGINE BOX ROTARY CHOP 7700 Hydraulic Components & Circuits

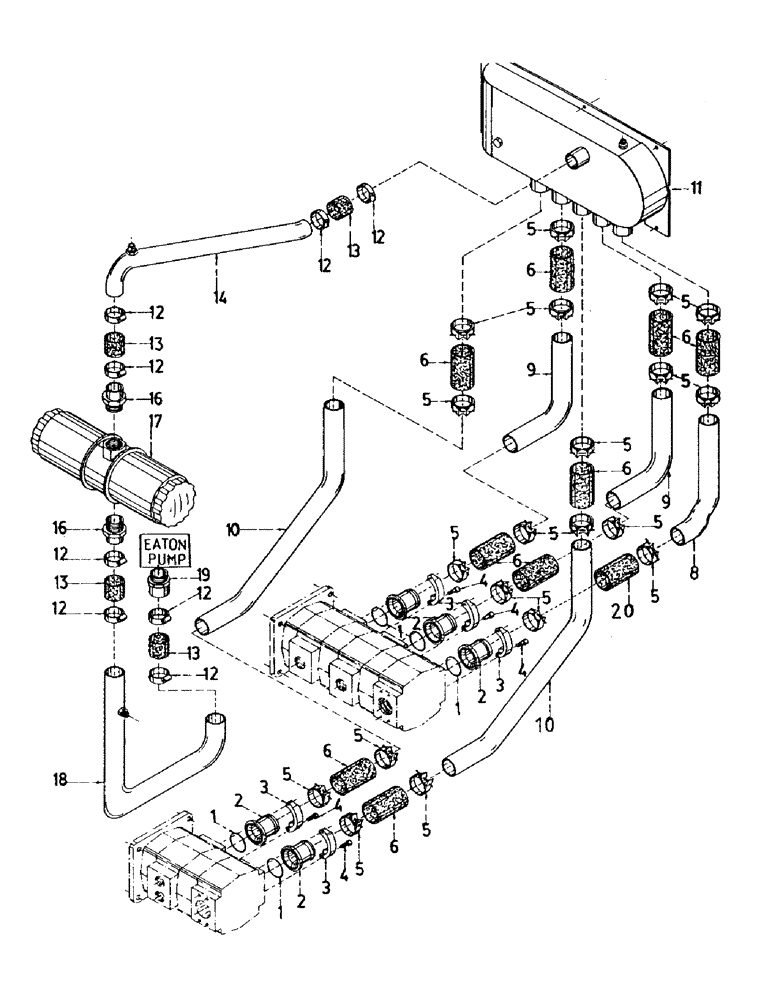

Схема запчастей Case IH 7000 - (B05-09) - HYDRAULICS, SUCTION LINES, ENGINE BOX ROTARY CHOP 7700 Hydraulic Components & Circuits
13
6
1
5
3
12
2
3
2
17
12
4
6
5
14
12
5
6
10
9
10
5
12
1
5
20
18
6
4
6
5
8
1
5
5
6
16
5
12
5
4
12
19
9
13
6
5
11
5
3
5
5
13
3
13
2
12
5
16
12
4

Артикул

Название

Примечание

Количество

1

00407119

ASSEMBLY

O-RING

5шт.

2

87219650

HYD CONNECTOR

ADAPTOR

5шт.

3

00400267

SPECIAL CLAMP

CLAMP

10шт.

4

00604534

SCREW

CAP SCREW

20шт.

5

00180541

HOSE CLAMP

CLAMP

20шт.

6

82204300

HOSE,50.8mm ID x 102mm L

10шт.

8

87203600

TUBE

1шт.

9

86957900

TUBE

1шт.

10

87203500

TUBE,50.80 mm OD

1шт.

11

87215639

VENT MANIFOLD

TANK

1шт.

12

00152128

HOSE CLAMP

CLAMP

8шт.

13

83123200

HOSE

2шт.

14

87134700

TUBE

1шт.

14

00400143

HYD CONNECTOR

CAP NUT

1шт.

16

00402123

HYD CONNECTOR

NIPPLE

2шт.

17

FILTER (Refer Page B06-01)

1шт.

18

87220610

FRAME,38.10 mm OD

TUBE

1шт.

18

00400143

HYD CONNECTOR

CAP NUT

1шт.

19

87219835

FITTING

ADAPTOR

1шт.

20

86312272

HOSE,38.10 mm ID x 110.00 mm

38.10 mm ID x 110.00 mm

1шт.

Выбрано товаров: 20
