(B02-08) - HYDRAULIC CYLINDER, ELEVATOR SLEW

Запчасти Case IH 7000 (B02-08) - HYDRAULIC CYLINDER, ELEVATOR SLEW Hydraulic Components & Circuits

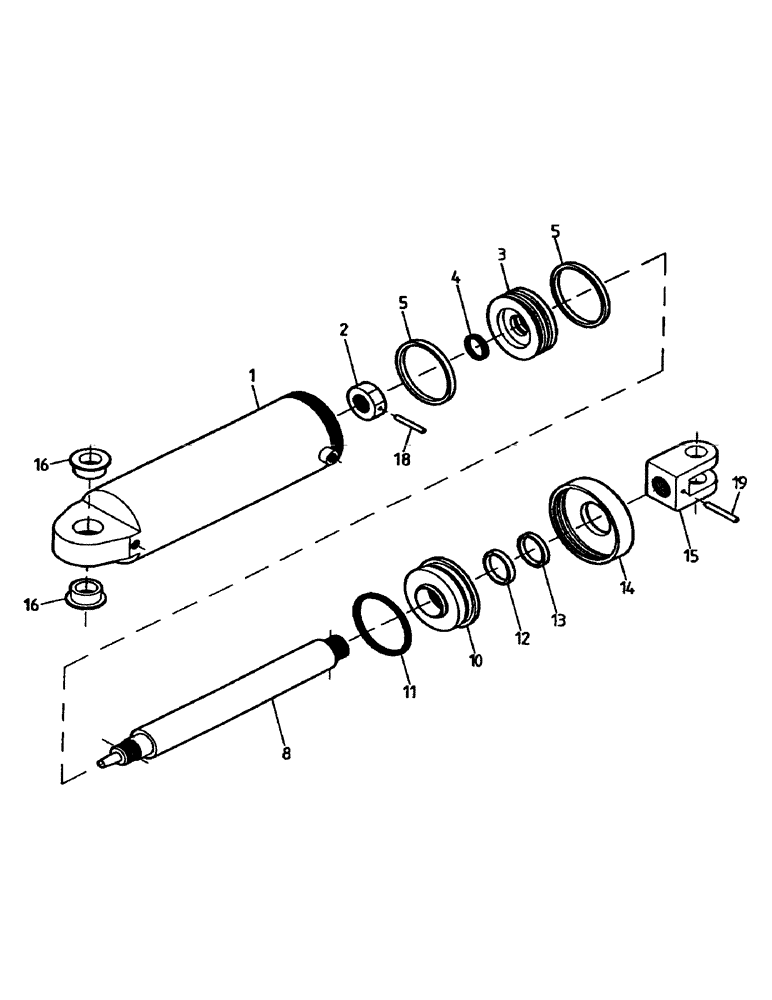

Схема запчастей Case IH 7000 - (B02-08) - HYDRAULIC CYLINDER, ELEVATOR SLEW Hydraulic Components & Circuits
14
19
3
12
16
4
10
18
8
16
5
5
13
11
2
1
15
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87245046

CYLINDER,101.6mm Bore Dia

BARREL

1шт.

2

00603124

NUT

1шт.

3

87220063

PISTON

1шт.

4

00100023

O-RING

1шт.

5

00100721

WIPER SEAL

SEAL

2шт.

8

87245073

CYLINDER

SHAFT

1шт.

10

87220061

HEAD

CAP

1шт.

11

00100118

O-RING

1шт.

12

00100711

WIPER SEAL

SEAL

1шт.

13

00100722

WIPER SEAL

WIPER

1шт.

14

87220060

NUT

1шт.

15

87220064

CLEVIS

1шт.

16

87220065

BUSHING

BUSH

2шт.

18

00606414

PIN

ROLL PIN

1шт.

19

00607377

PIN

ROLL PIN

1шт.

20

87221599

SEAL KIT

1шт.

21

87245044

CYLINDER ASSY.

ASSEMBLY

1шт.
