(B02-02) - HYDRAULIC CYLINDER, CROP DIVIDER LIFT ARMS

Запчасти Case IH 7000 (B02-02) - HYDRAULIC CYLINDER, CROP DIVIDER LIFT ARMS Hydraulic Components & Circuits

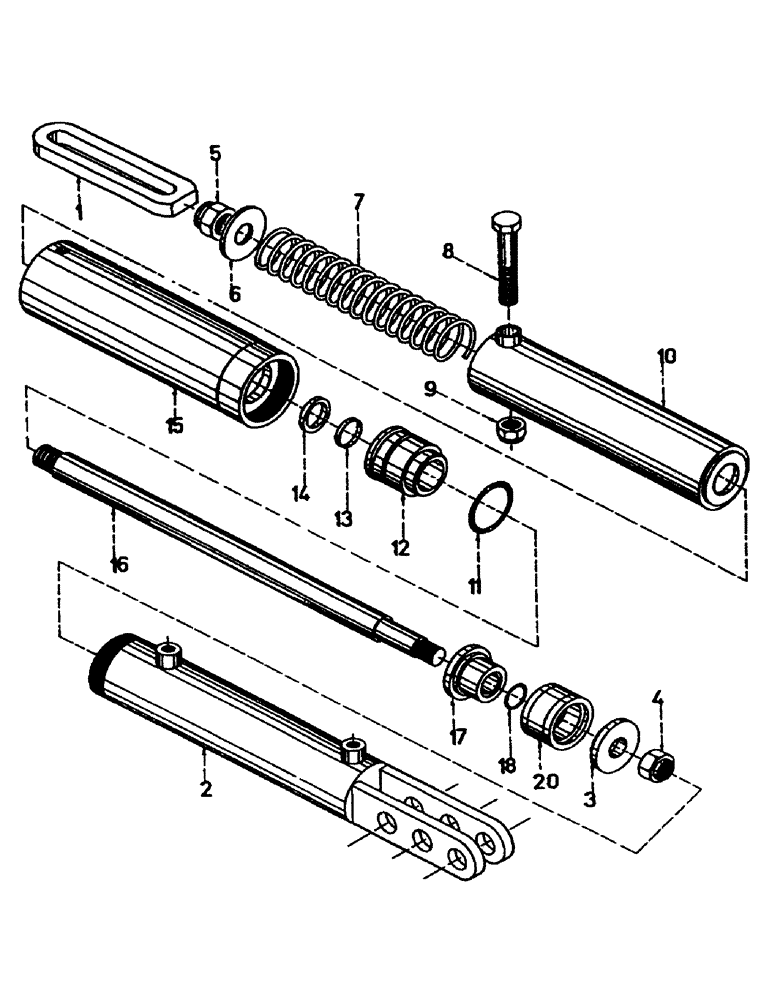

Схема запчастей Case IH 7000 - (B02-02) - HYDRAULIC CYLINDER, CROP DIVIDER LIFT ARMS Hydraulic Components & Circuits
11
18
7
8
14
17
1
6
16
12
4
3
5
9
13
2
20
15
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87217634

CLEVIS

TONGUE

1шт.

2

87235045

CYLINDER,65mm Bore Dia

BARREL

1шт.

3

86787900

PISTON

RETAINER

1шт.

4

00607933

LOCK NUT

NUT

1шт.

5

00606020

LOCK NUT

NUT

1шт.

6

87239942

WASHER,25.5mm ID x 76.2mm OD x 8mm Thk

1шт.

7

87239933

SPRING

1шт.

8

FM120150

BOLT

1шт.

9

NC120000

NUT

NUT

1шт.

10

87239934

SPRING

TUBE

1шт.

11

00100106

O-RING

1шт.

12

87214803

CYLINDER HEAD

GLAND

1шт.

13

00100758

OIL SEAL

SEAL

1шт.

14

00100675

SEAL

WIPER

1шт.

15

87239938

GLAND

NUT [Welded Assembly]

1шт.

16

87240097

SHAFT

ROD

1шт.

17

86787800

PISTON

1шт.

18

00100019

O-RING

1шт.

20

00100716

OIL SEAL

SEAL

1шт.

21

87214805

SEAL KIT

1шт.

22

87239940

CYLINDER ASSY.

ASSEMBLY

2шт.
