(B02-01) - HYDRAULIC CYLINDER, TOPPER ARMS

Запчасти Case IH 7000 (B02-01) - HYDRAULIC CYLINDER, TOPPER ARMS Hydraulic Components & Circuits

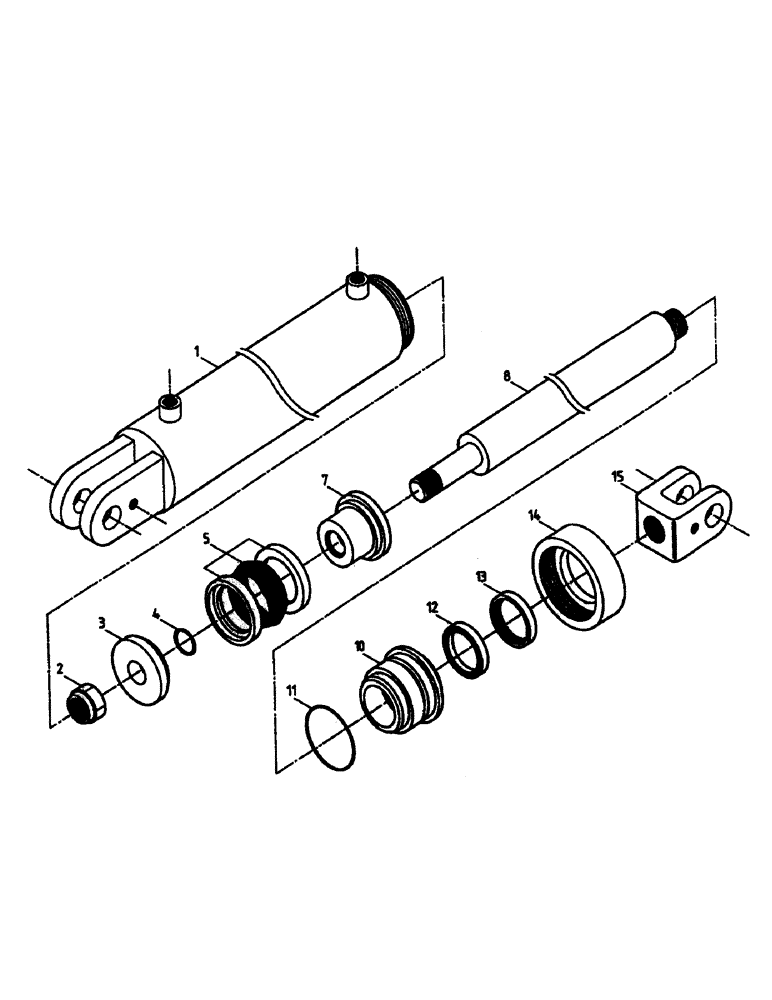

Схема запчастей Case IH 7000 - (B02-01) - HYDRAULIC CYLINDER, TOPPER ARMS Hydraulic Components & Circuits
14
5
4
1
8
3
15
12
11
10
7
2
13
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87247453

CYLINDER,79mm Bore Dia

BARREL

1шт.

2

00606612

NUT

1шт.

3

86787100

PISTON

RETAINER

1шт.

4

00100019

O-RING

1шт.

5

00100715

OIL SEAL

SEAL

1шт.

7

86787200

CYLINDER,74.73mm Bore, 25.46mm Rod, 45.1mm W

PISTON

1шт.

8

87045500

SHAFT

1шт.

10

87214804

CYLINDER HEAD

CAP

1шт.

11

00100110

O-RING

1шт.

12

00100711

WIPER SEAL

SEAL

1шт.

13

00100722

WIPER SEAL

WIPER

1шт.

14

87045700

SPECIAL NUT

NUT

1шт.

15

86786800

CLEVIS

1шт.

16

87213917

SEAL KIT

1шт.

17

87247452

CYLINDER

ASSEMBLY

1шт.
