(A01-01) - CHASSIS

Запчасти Case IH 7000 (A01-01) - CHASSIS Mainframe & Functioning Components

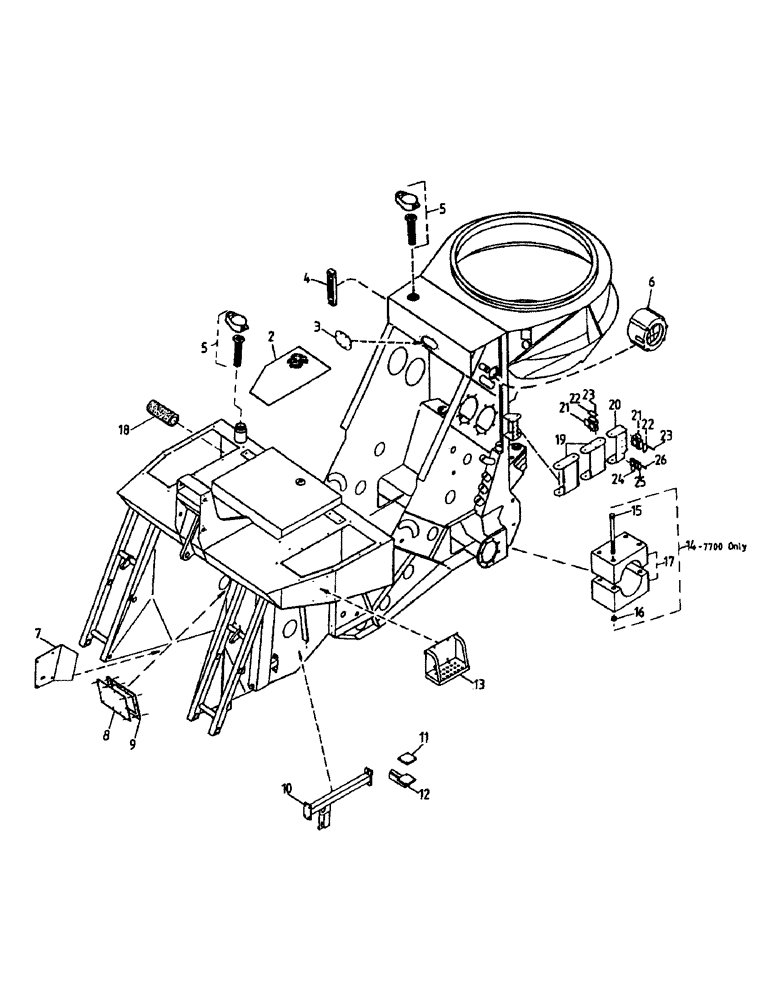

Схема запчастей Case IH 7000 - (A01-01) - CHASSIS Mainframe & Functioning Components
16
20
22
4
17
2
5
26
21
19
12
7
5
22
23
13
14
18
25
11
15
10
9
21
23
6
3
8
24
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

2

87240788

STEP PLATE

TREAD PLATE [LH]

1шт.

2

87240789

STEP PLATE

TREAD PLATE [RH]

1шт.

3

87239697

COVER ASSY

COVER

1шт.

3

87247334

GASKET,6mm Thk

1шт.

4

00101646

LEVEL GAUGE CONTROL

GAUGE

1шт.

5

00408555

FILLER CAP

1шт.

5

FA105020

BOLT,Hex, M5 x 0.8, Gr 8.8

3шт.

6

00136076

LEVEL GAUGE CONTROL

GAUGE

1шт.

87235818

REPAIR KIT

FLOAT SWITCH

1шт.

00180786

FLOAT

1шт.

00180787

GASKET

1шт.

00180788

CONTACT

ASSY

1шт.

7

87247030

GUIDE

CANE GUIDE [LH]

1шт.

7

87247031

GUIDE

CANE GUIDE [RH]

1шт.

8

86920900

COVER ASSY

COVER

1шт.

9

86920800

GASKET,6mm Thk

1шт.

10

87250635

STRUT

STIFFENER

2шт.

11

87242115

PLATE

1шт.

12

87251318

SCRAPER

[LH]

1шт.

12

87251317

SCRAPER

[RH]

1шт.

13

87251407

STEP

2шт.

14

87219217

CLAMP

BLOCK ASSEMBLY

2шт.

15

00608179

BOLT

8шт.

16

00606004

LOCK NUT

NUT

8шт.

17

87219216

BLOCK ASSY.

CLAMP BLOCK

2шт.

18

75000450

HOSE,300.00 mm

1шт.

18

00135785

HOSE CLAMP

CLAMP

2шт.

19

87234470

CONNECTING LINK

LINK

2шт.

19

FA110025

BOLT

6шт.

19

NC110000

NUT

NUT

6шт.

20

87234471

CONNECTING LINK

LINK

1шт.

21

00408313

CLAMP

6шт.

22

00408315

COVER PLATE

COVER

6шт.

23

FA106070

BOLT

12шт.

23

NC106000

LOCK NUT

NUT

12шт.

24

00408314

CLAMP

4шт.

25

00408316

COVER PLATE

COVER

4шт.

26

FA106060

BOLT

8шт.
