(B06-33) - HYDRAULIC CIRCUIT, REMOTE OIL COOLER

Запчасти Case IH 7000 (B06-33) - HYDRAULIC CIRCUIT, REMOTE OIL COOLER Hydraulic Components & Circuits

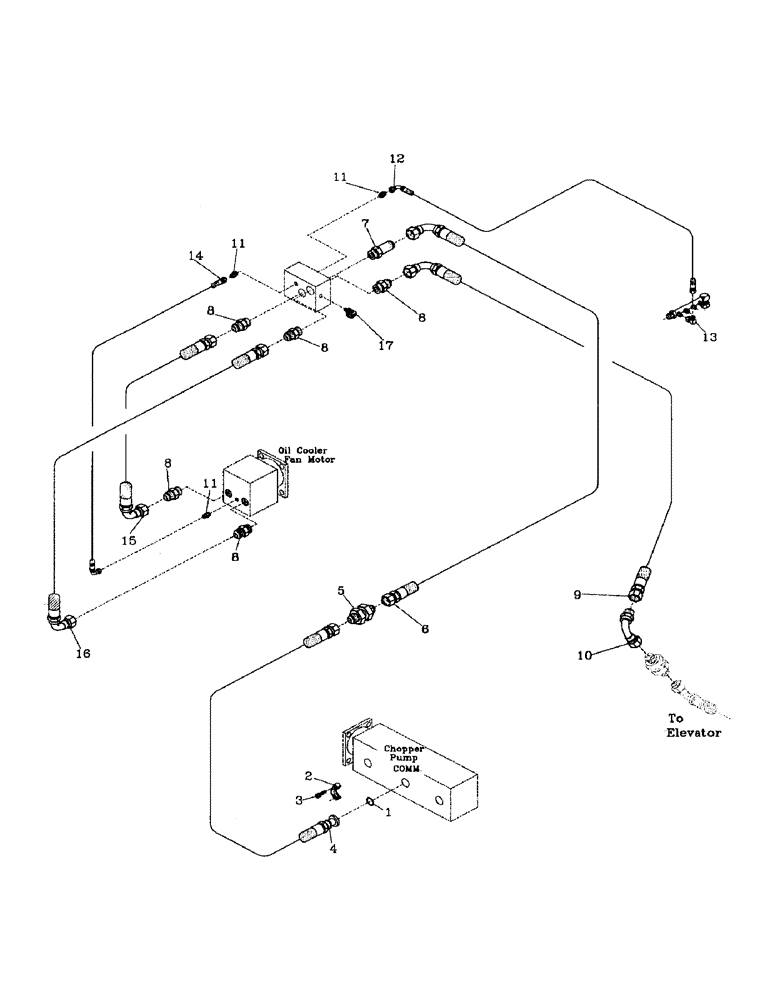

Схема запчастей Case IH 7000 - (B06-33) - HYDRAULIC CIRCUIT, REMOTE OIL COOLER Hydraulic Components & Circuits
17
14
11
12
5
6
2
16
13
8
10
7
11
8
15
11
8
1
9
3
4
8
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

00100024

O-RING

1шт.

2

00400151

SPECIAL CLAMP

CLAMP

1шт.

3

00604462

SCREW

4шт.

4

87247903

HOSE

1шт.

5

00400067

HYD CONNECTOR

NIPPLE

1шт.

6

86310296

HOSE ASSY.

HOSE

1шт.

7

00409816

ADAPTER

NIPPLE

1шт.

8

00400234

HYD CONNECTOR

NIPPLE

5шт.

9

82765500

HOSE,25.4mm ID x 2130mm L, SAE 100R16

1шт.

10

00403944

HYD CONNECTOR

BEND

1шт.

11

00400223

HYD CONNECTOR

NIPPLE

3шт.

12

82756500

HYDRAULIC HOSE,6.35mm ID x 1490mm L, SAE 100R17

HOSE

1шт.

13

00402879

HYD CONNECTOR

ELBOW

1шт.

14

87225582

HOSE

HYDRAULIC HOSE

1шт.

15

81684500

HOSE ASSY.

HOSE

1шт.

16

82703800

HOSE ASSY.

HOSE

1шт.

17

00405498

SCREW ON COUPLING

TEST POINT

1шт.
