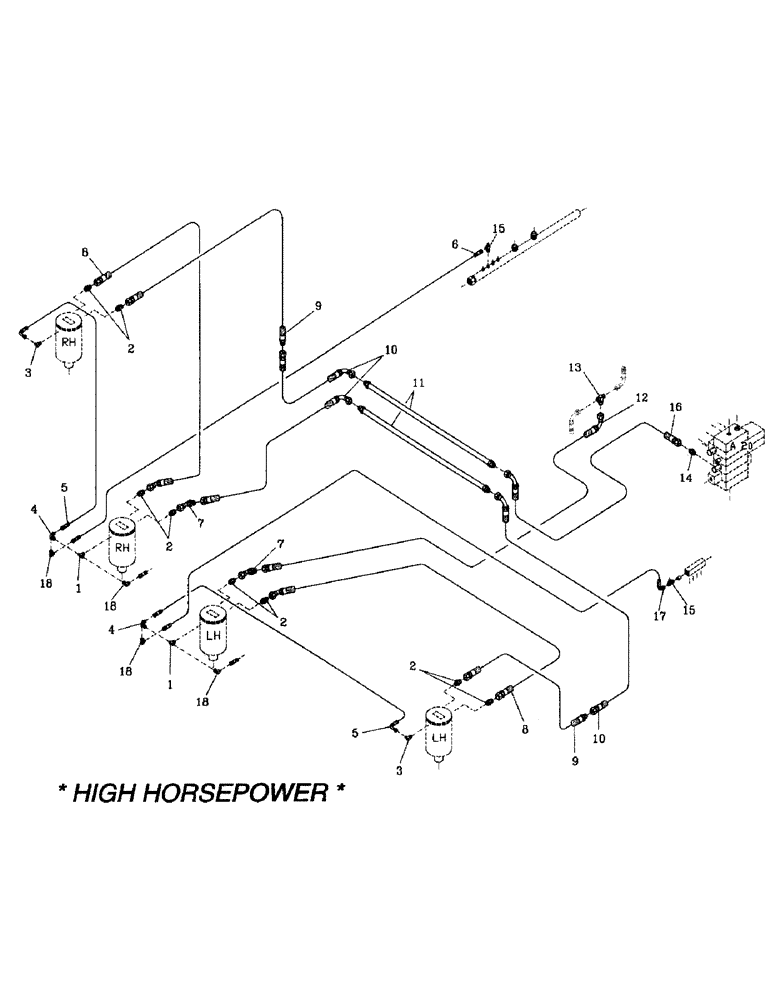

(B06-18) - HYDRAULIC CIRCUIT, CROPDIVIDER SPIRALS

Запчасти Case IH 7000 (B06-18) - HYDRAULIC CIRCUIT, CROPDIVIDER SPIRALS Hydraulic Components & Circuits

Схема запчастей Case IH 7000 - (B06-18) - HYDRAULIC CIRCUIT, CROPDIVIDER SPIRALS Hydraulic Components & Circuits
11
7
2
5
16
2
7
15
17
14
9
18
13
5
1
6
8
2
9
1
18
3
12
4
2
4
18
10
10
15
8
18
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

00403925

TEE

2шт.

2

00400229

HYD CONNECTOR

NIPPLE

8шт.

3

00405242

HYD CONNECTOR

ELBOW

2шт.

4

87219738

ADAPTER

ADAPTOR

2шт.

5

87238290

HOSE

[Std. Spiral]

2шт.

5

87247136

HOSE

[Long Spiral]

2шт.

6

87216749

HOSE ASSY.

HOSE

1шт.

7

00408418

HYD CONNECTOR

BEND

2шт.

8

87121700

HOSE

[Standard Spiral]

2шт.

8

86832900

HOSE ASSY.

HOSE [Long Spiral]

2шт.

9

87244034

HOSE

[Std. Spiral]

2шт.

9

87252197

HOSE [Long Spiral]

2шт.

10

87247511

HOSE ASSY.

HOSE

3шт.

11

87235204

TUBE,25.40 mm OD x 1162 mm L

2шт.

12

86308256

HOSE

1шт.

13

00402143

TEE

1шт.

14

00400231

HYD CONNECTOR

NIPPLE

1шт.

15

00404677

TEE

2шт.

16

87219055

HOSE ASSY.

HOSE

1шт.

17

86315420

HOSE ASSY.

HOSE

1шт.

18

00402879

HYD CONNECTOR

ELBOW

4шт.
