(60.220.06) - DRAPER, 15 HEADERS

Запчасти Case IH 3016 (60.220.06) - DRAPER, 15 HEADERS (60) - PRODUCT FEEDING

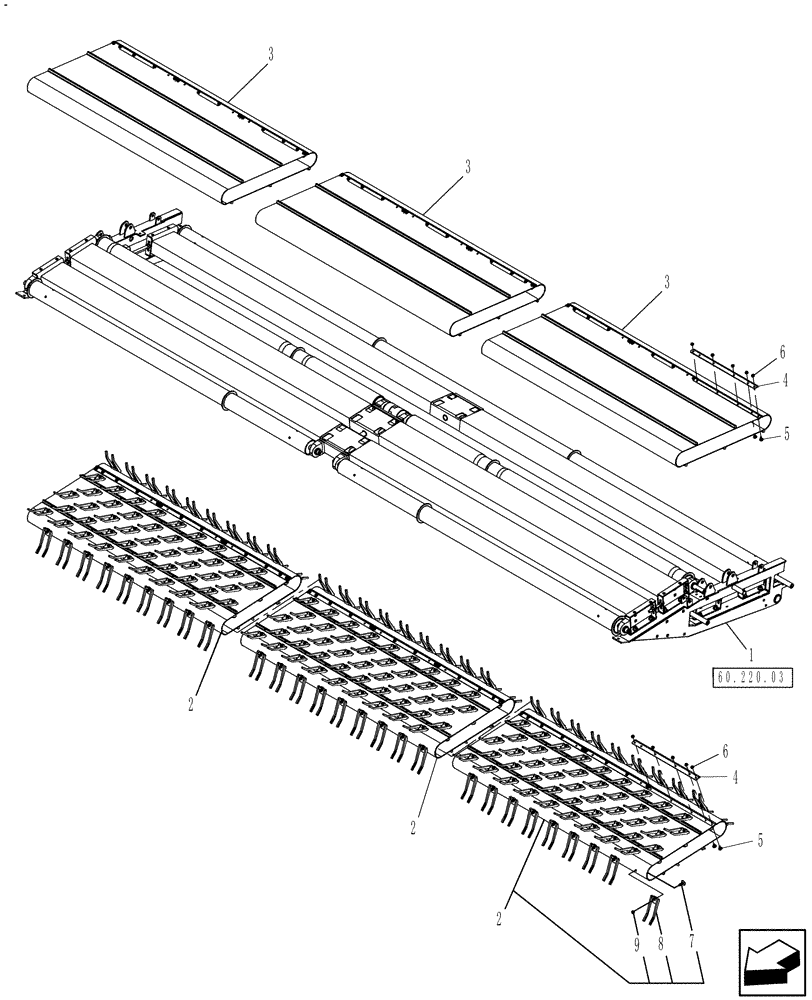

Схема запчастей Case IH 3016 - (60.220.06) - DRAPER, 15 HEADERS (60) - PRODUCT FEEDING
9
2
5
5
8
4
2
6
4
3
6
3
2
7
1
3
60.220.03
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

0C

ORDER COMPONENTS

Pickup Frame

1шт.

84207327

1шт.

2

84203788

DRAPER

Assembly, Includes: (117) of Refs. 7, 8 & 9.

3шт.

3

84203799

DRAPER

Transfer

3шт.

4

84203802

STRAP

18шт.

5

84221131

SPECIAL BOLT

84шт.

6

523282

SERRATED NUT,Flg, USR, 1/4"-20

84шт.

7

176889C1

BOLT,Elevator, Flat Hd, 1/4" - 20 x 19.05mm

Elevator, 1/4" x 3/4" UNC

351шт.

Quantity of 117 used for each Draper.

1шт.

8

84165337

FINGER

Picking

351шт.

Quantity of 117 used for each Draper.

1шт.

9

9626558

FLANGE NUT,Flg, 1/4"-20

351шт.

Quantity of 117 used for each Draper.

1шт.
