(60.220.05) - DRAPER, 12 HEADERS

Запчасти Case IH 3016 (60.220.05) - DRAPER, 12 HEADERS (60) - PRODUCT FEEDING

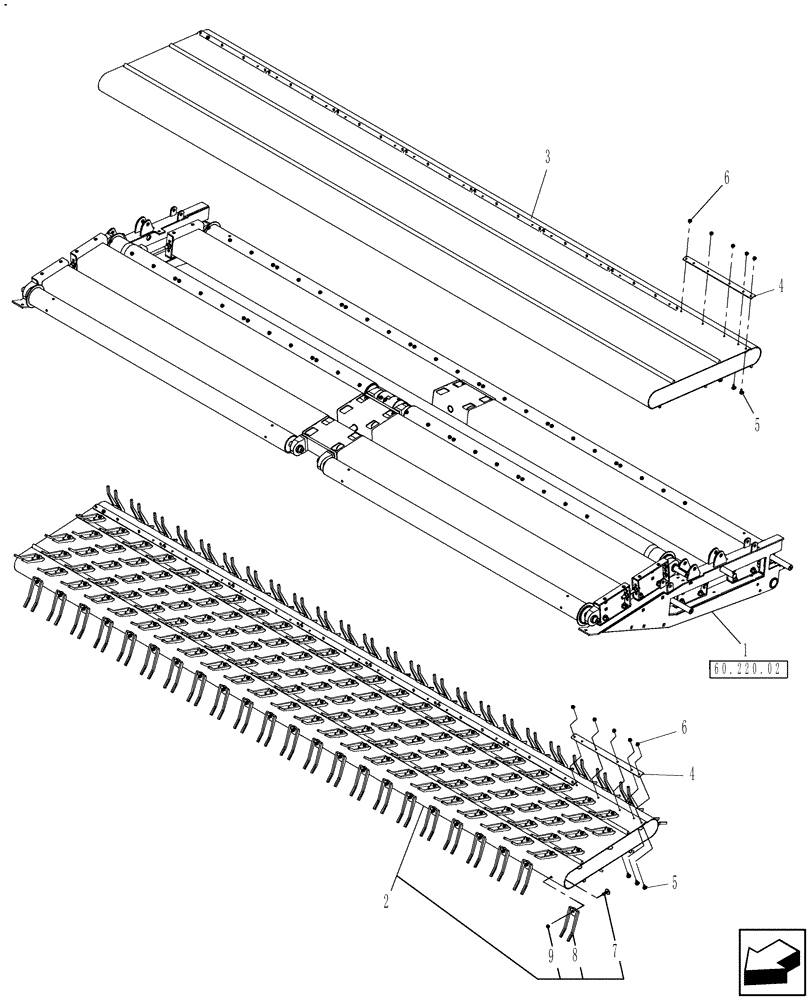

Схема запчастей Case IH 3016 - (60.220.05) - DRAPER, 12 HEADERS (60) - PRODUCT FEEDING
4
2
9
7
4
6
6
60.220.02
8
3
5
5
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

0C

ORDER COMPONENTS

Pickup Frame

1шт.

2

84203782

DRAPER

Assembly, Includes: (299) of Refs. 7, 8 & 9

1шт.

3

87483229

DRAPER

Transfer

1шт.

4

87483225

STRAP

16шт.

5

84221131

SPECIAL BOLT

68шт.

6

523282

SERRATED NUT,Flg, USR, 1/4"-20

68шт.

7

176889C1

BOLT,Elevator, Flat Hd, 1/4" - 20 x 19.05mm

Elevator, 1/4" x 3/4" UNC

299шт.

8

84165337

FINGER

Picking

299шт.

9

9626558

FLANGE NUT,Flg, 1/4"-20

299шт.
