Запчасти Case IH 3016 (60.220.04[01]) - PICKUP DRIVE WITH 1 IDLER, S.N. YDS048000 AND PRIOR (60) - PRODUCT FEEDING

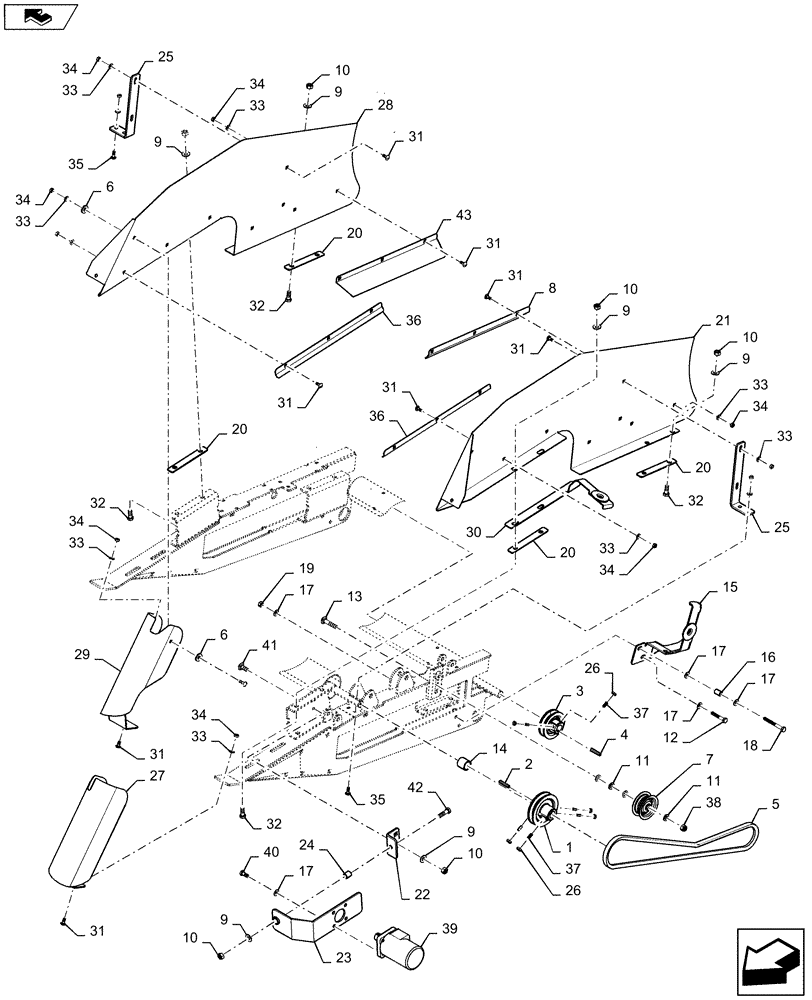

Схема запчастей Case IH 3016 - (60.220.04[01]) - PICKUP DRIVE WITH 1 IDLER, S.N. YDS048000 AND PRIOR (60) - PRODUCT FEEDING
1
34
8
40
9
30
14
10
21
33
20
19
12
27
16
5
24
33
6
33
18
35
10
31
33
36
7
38
31
10
37
17
34
34
33
4
39
26
20
34
34
20
32
15
31
10
17
37
31
22
31
41
9
33
2
28
25
20
6
10
34
35
33
32
43
32
9
25
13
9
23
32
36
9
9
3
11
34
42
17
17
33
26
31
29
31
home
11
17
31

№

Артикул

Название

Примечание

Количество

1

87687598

PULLEY,120.65mm OD

1шт.

2

87480

KEY,1/4" x 1-3/4" L

1шт.

3

87496437

PULLEY,100.33mm OD

1шт.

4

Y24430

KEY,1/4" Sq x 1 1/2", Par

1шт.

5

677419

V-BELT,0.66" W x 67.80" L

1шт.

6

12648501

WASHER,12.2mm ID x 28mm OD x 4mm Thk

1шт.

7

84345113

IDLER,69.85mm Idler Dia x 88.9mm OD x 35.7mm W

4шт.

8

84425586

DEFLECTOR

1шт.

9

140046

BELLEVILLE WASHER,M12 Bolt Size x 27mm OD x 1.8mm Thk

11шт.

10

9706685

NUT,M12 x 1.75, Cl 8

11шт.

11

86511324

WASHER,13mm ID x 24mm OD x 2.5mm Thk

4шт.

12

120070

BOLT,Hex, M10 x 1.5 x 60mm, Cl 8.8

1шт.

13

412097

CARRIAGE BOLT,Short Sq Nk, M12 x 1.75 x 60mm, Cl 8.8

1шт.

14

84293436

SPACER,28.93mm ID x 34.93mm OD x 32mm L

1шт.

15

84163282

BRACKET

1шт.

16

37836

SPACER,1" - 8 x 8"

1шт.

17

140045

BELLEVILLE WASHER,M10 Bolt Size x 22mm OD x 1.6mm Thk

9шт.

18

120074

BOLT,Hex, M10 x 90, 8.8

1шт.

19

100016

NUT,M10 x 1.5, Cl 8

2шт.

20

84145881

SHIM,25.4mm OD x 4.37mm Thk

4шт.

21

84510527

SHIELD

LH

1шт.

22

84217054

SUPPORT

1шт.

23

84217065

MOUNT

1шт.

24

511731

BUSHING,12.83mm ID x 19.18mm OD x 20.64mm L

1шт.

25

84201764

SUPPORT

2шт.

26

16102311

THIN NUT,Thin, M8 x 1.25, Cl 04

6шт.

27

84495441

GUARD

LH

1шт.

28

84510526

SHIELD

RH

1шт.

29

84495447

GUARD

RH

1шт.

30

84162917

BRACKET

1шт.

31

86507486

CARRIAGE BOLT,M8 x 1.25 x 20mm, Cl 8.8

20шт.

32

9706687

BOLT,M12 x 1.75 x 30mm, Cl 8.8

8шт.

33

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

26шт.

34

9706690

NUT,M8 x 1.25, Cl 8

26шт.

35

308761

CARRIAGE BOLT,M8 x 1.25 x 25mm, Cl 8.8

6шт.

36

84199706

SUPPORT

2шт.

37

300478

SET SCREW,M8 x 20mm

6шт.

38

100038

NUT,M12 x 1.75, Cl 8

2шт.

39

87678368

HYDRAULIC MOTOR,97CC

1шт.

40

43139

BOLT,M10 x 1.5 x 25mm, Cl 8.8

4шт.

41

120044

CARRIAGE BOLT,M12 x 1.75 x 30mm, Cl 8.8

2шт.

42

86629541

BOLT,Hex, M12 x 1.75 x 40mm, Cl 8.8

1шт.

43

84213544

DEFLECTOR

2шт.

Выбрано товаров: 43
