(58.130.03[02]) - TINE BAR, 12 FT

Запчасти Case IH 3016 (58.130.03[02]) - TINE BAR, 12 FT (58) - ATTACHMENTS/HEADERS

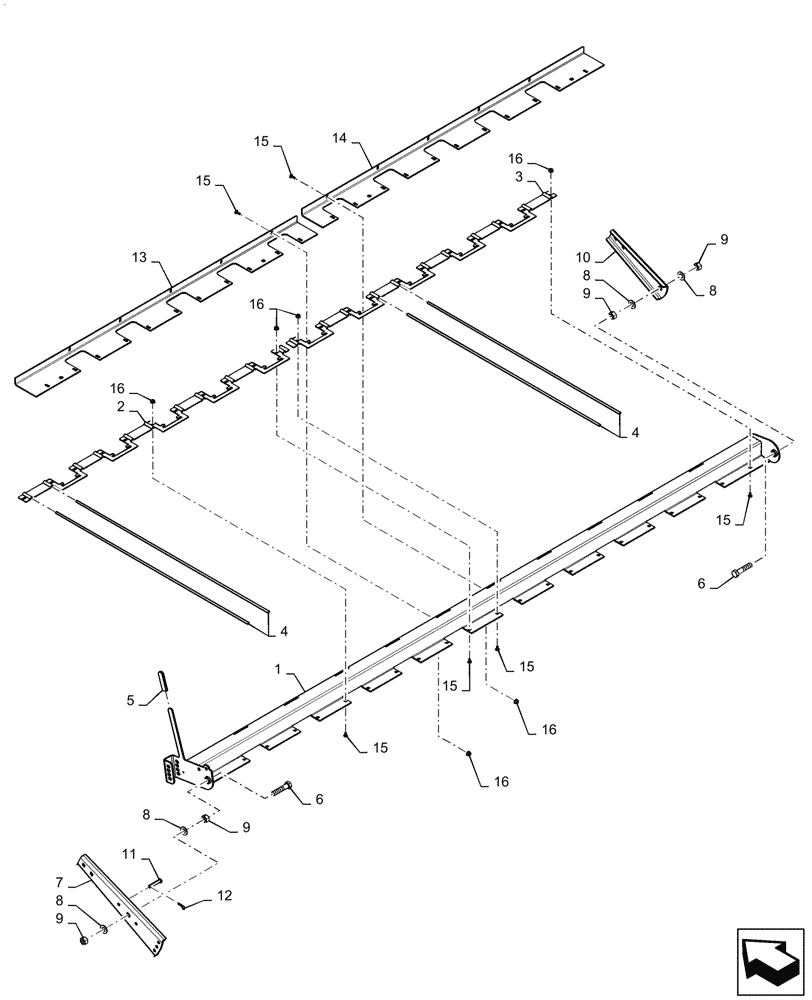

Схема запчастей Case IH 3016 - (58.130.03[02]) - TINE BAR, 12 FT (58) - ATTACHMENTS/HEADERS
14
16
12
4
6
9
16
9
9
8
16
9
15
16
15
6
1
8
3
16
11
15
15
4
15
8
15
7
13
2
8
5
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

47628826

TINE BAR

12 Ft.

1шт.

2

47786292

PLATE

LH

1шт.

3

47711099

PLATE

RH

1шт.

4

47547370

TINE

48", Black Fiberglass

22шт.

5

219838

HANDLE GRIP

1шт.

6

412346

BOLT,Hex, M20 x 2.5 x 90mm, Cl 8.8

2шт.

7

47637674

MOUNT

1шт.

8

322359

BELLEVILLE WASHER,M20 Bolt Size x 40mm OD x 3.2mm Thk

4шт.

9

9706694

NUT,Hex, M20, Cl 8

4шт.

10

84292206

MOUNT

1шт.

11

87035064

CLEVIS PIN,12mm OD x 70mm L

1шт.

12

216698

COTTER PIN,0.125" OD x 1.75" L

1шт.

13

48000320

REINFORCEMENT

LH

1шт.

14

48000323

REINFORCEMENT

RH

1шт.

15

308761

CARRIAGE BOLT,M8 x 1.25 x 25mm, Cl 8.8

32шт.

16

86507066

FLANGE NUT,M8 x 1.25, Cl 10

32шт.
