Запчасти Case IH 3016 (58.100.05[02]) - MAIN DRIVE, AUGER ARMS (58) - ATTACHMENTS/HEADERS

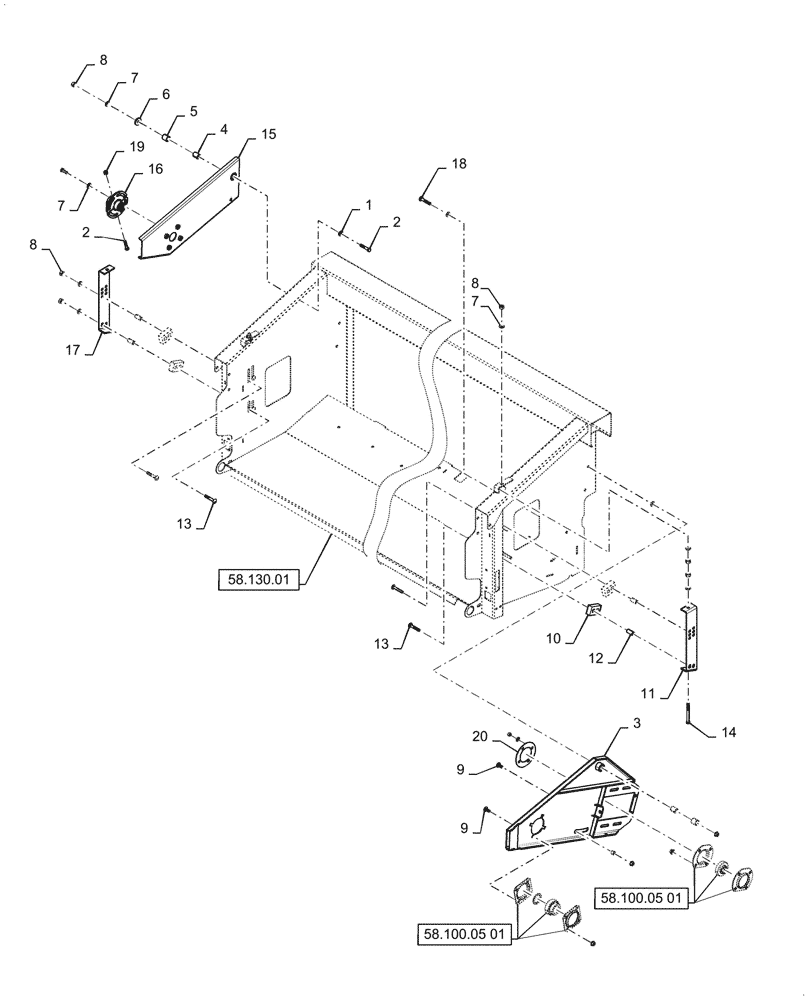

Схема запчастей Case IH 3016 - (58.100.05[02]) - MAIN DRIVE, AUGER ARMS (58) - ATTACHMENTS/HEADERS
58.100.05 01
15
14
20
9
10
18
13
2
13
2
4
19
7
5
9
1
6
7
11
3
7
12
8
8
8
16
17
58.130.01
58.100.05 01

Артикул

Название

Примечание

Количество

1

12646921

WASHER,12.2mm ID x 28mm OD x 3mm Thk

2шт.

2

9706693

BOLT,M12 x 60mm, Cl 8.8

3шт.

3

84221884

ARM

1шт.

4

48462

SPACER,12.852mm ID x 25.4mm OD x 31.8mm L

2шт.

5

135861

PLATE

2шт.

6

86622619

WASHER,0.53" ID x 1.62" OD x 0.25" Thk

3шт.

7

140046

BELLEVILLE WASHER,M12 Bolt Size x 27mm OD x 1.8mm Thk

1шт.

8

9706685

NUT,M12 x 1.75, Cl 8

1шт.

9

120044

CARRIAGE BOLT,M12 x 1.75 x 30mm, Cl 8.8

8шт.

10

87496459

BLOCK

4шт.

11

87496450

BRACKET

1шт.

12

568217R1

BUSHING,3/4" Tube x 1 1/4"

4шт.

13

87033290

CARRIAGE BOLT,Sht Sq Nk, M12 x 55mm, Cl 8.8

4шт.

14

309308

BOLT,Hex, M12 x 1.75 x 120mm, Cl 8.8

2шт.

15

87496440

ARM

1шт.

16

84261957

HUB

1шт.

17

87496452

BRACKET

1шт.

18

300389

BOLT,M12 x 1.75 x 35mm, Cl 8.8

2шт.

19

100038

NUT,M12 x 1.75, Cl 8

1шт.

20

84309973

GUIDE RING

1шт.

Выбрано товаров: 20
