Запчасти Case IH 3016 (35.910.01) - HYDRAULICS, 12 HEADERS (35) - HYDRAULIC SYSTEMS

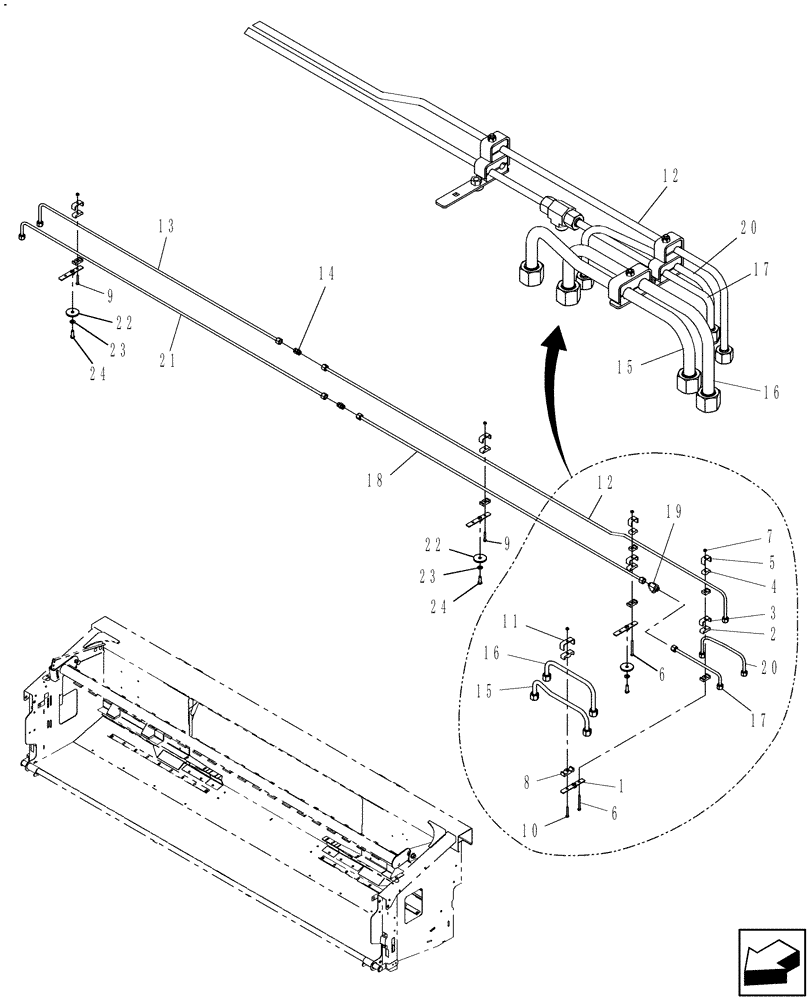

Схема запчастей Case IH 3016 - (35.910.01) - HYDRAULICS, 12 HEADERS (35) - HYDRAULIC SYSTEMS
1
22
23
2
15
5
8
17
24
20
20
13
9
12
6
9
21
18
22
4
14
6
3
17
16
23
12
11
16
10
19
15
7
24

Артикул

Название

Примечание

Количество

1

84140859

BRACKET

4шт.

2

430357

CLAMP

8шт.

3

431941

SUPPORT

4шт.

4

433008

CLAMP

4шт.

5

442340

SUPPORT

2шт.

6

86508569

BOLT,Hex, M6 x 70mm, Cl 8.8

2шт.

7

353308

NUT,M6 x 1.0, Cl 8

5шт.

8

430356

CLAMP

2шт.

9

43118

BOLT,Hex, M6 x 1.0 x 40mm, Cl 8.8

2шт.

10

86977790

BOLT,Hex, M6 x 45mm, Cl 8.8

1шт.

11

84814948

SUPPORT

1шт.

12

84143782

HYD TUBE,10 mm OD x 2381, 102 mm L

1шт.

13

84143795

HYD TUBE,10 mm OD x 1420.9, 107 mm L

1шт.

14

84431546

UNION,11/16"-16 ORFS

2шт.

15

84143800

HYD TUBE,16 mm OD

1шт.

16

84143813

HYD TUBE,16 mm OD

1шт.

17

84143815

HYD TUBE,10 mm OD x 270, 57 mm L

1шт.

18

84143820

HYD TUBE,10 mm OD x 1679.5 mm L

1шт.

19

9840322

TEE,11/16"-16 ORFS

1шт.

20

84143823

HYD TUBE,10 mm OD

1шт.

21

84143826

HYD TUBE,10 mm OD x 1797.4, 78.8 mm L

1шт.

22

623303

WASHER,10.32mm ID x 47.63mm OD x 4.76mm Thk

3шт.

23

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

3шт.

24

43127

BOLT,Hex, M8 x 1.25 x 25mm, Cl 8.8

3шт.

Выбрано товаров: 24
