Запчасти Case IH 325 (6-04) - REEL ARM ASSEMBLY (RIGHT) (58) - ATTACHMENTS/HEADERS

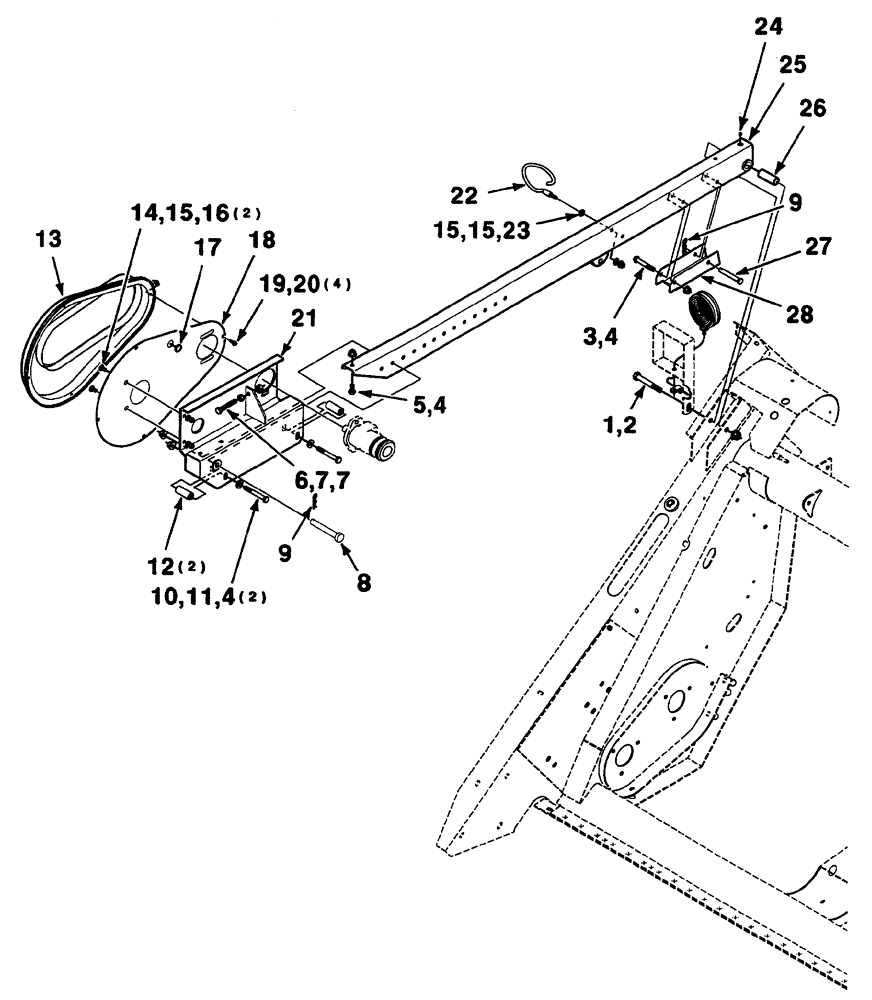

Схема запчастей Case IH 325 - (6-04) - REEL ARM ASSEMBLY (RIGHT) (58) - ATTACHMENTS/HEADERS
23
2
24
27
4
13
28
16
25
7
7
4
9
20
14
3
17
10
22
15
6
21
4
26
8
19
18
9
5
15
15
1
12
11

Артикул

Название

Примечание

Количество

1

413-1072

BOLT,Hex, 5/8" - 11 x 4-1/2", Gr 5

1шт.

2

232-53110

FLANGE NUT,Flg, 5/8"-11

5/8-11 HFTLN GR/G

1шт.

3

413-852

BOLT,Hex, 1/2" - 13 x 3-1/4", Gr 5

1/2-13 x 3-1/4C

1шт.

4

231-5348

FLANGE NUT,Flg, 1/2"-13

1/2-13 HFTLN GR/G

4шт.

5

413-816

BOLT,Hex, 1/2" - 13 x 1", Gr 5

1шт.

6

113-420

BOLT,Hex, 1/2" - 13 x 3", Gr 5, Full Thd

1шт.

7

425-108

NUT,1/2" - 13, Gr 5

2шт.

8

700148902

PIN

reel

1шт.

9

T54573

PIN

.120 wire hairpin cotter

2шт.

10

413-860

BOLT,Hex, 1/2" - 13 x 3-3/4", Gr 5

2шт.

11

705541

WASHER,0.53" ID x 1.06" OD x 0.14" Thk

1/2 hardened plain

2шт.

12

700115943

TUBE,25.4 mm OD, 61 mm Length

2шт.

13

39823

PROTECTIVE COVER

reel drive

1шт.

14

433-612

CARRIAGE BOLT,Sq Nk, 3/8" - 16 x 3/4", Gr 5

2шт.

15

496-11041

WASHER,13/32" x 13/16" x .065", HDN

3/8 hardened plain

4шт.

16

425-106

NUT,3/8"-16, Cl 5

2шт.

17

142094

HOLE PLUG BUTTON,1'

1шт.

18

700151554

COVER

PLATE, reel drive

1шт.

19

121-3

SERRATED BOLT,Hex, 1/4" - 20 x 1/2", Gr 5

4шт.

20

1703354

NUT

1/4-20 HFTLN GR/G

4шт.

21

700152008

CHANNEL

WA

1шт.

22

700119716

ROD

WA

1шт.

23

232-5316

FLANGE NUT,Flg, 3/8"-16

3/8-16 HFTLN GR/G

1шт.

24

219-8

LUBE NIPPLE,1/4" - 28 NPTF

1шт.

25

700147890

ARM

WA

1шт.

26

700116331

SPACER

BUSHING

1шт.

27

439-5848

HEADED PIN,1/2" x 3", G5

1/2 x 3

1шт.

28

700147895

STOP

cylinder

1шт.

Выбрано товаров: 28
