(20.31[01]) - HYDRAULIC HORIZONTAL REEL ADJUSTMENT

Запчасти Case IH 2030 (20.31[01]) - HYDRAULIC HORIZONTAL REEL ADJUSTMENT (20) - HEADER

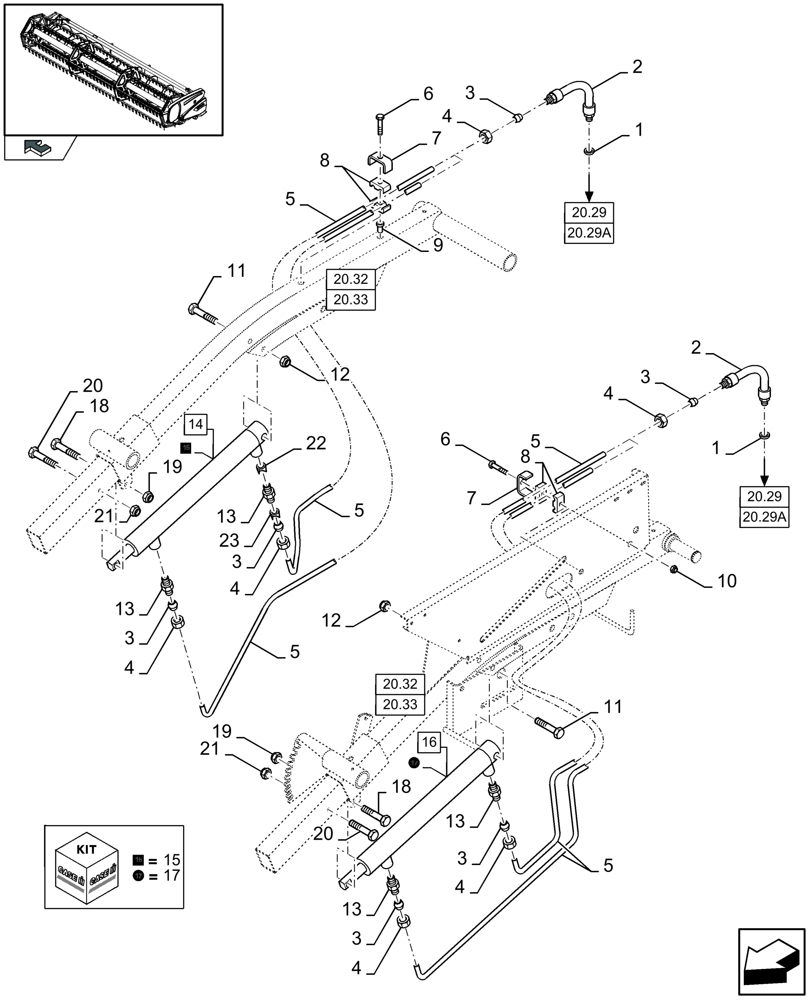

Схема запчастей Case IH 2030 - (20.31[01]) - HYDRAULIC HORIZONTAL REEL ADJUSTMENT (20) - HEADER
20.29a
12
18
5
6
14
17
11
2
18
20
3
3
21
13
5
home
15
21
11
23
2
1
4
19
8
3
1
3
10
17
12
5
16
7
5
15
19
3
9
13
17
7
5
4
13
6
13
15
20
8
22
4
3
4
4
4
20.33
20.33
20.29
20.29
20.32
20.32
20.29a
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

140069

WASHER,M15 x 24 x 2 Thk

4шт.

2

89832189

HOSE

4шт.

3

335136

FERRULE

1шт.

4

335135

TUBE NUT,M14 x 1.5

1шт.

5

NS

NOT SERVICED

DIA= 8 MM

1шт.

SEE FIGURE 20.99

1шт.

6

43118

BOLT,Hex, M6 x 1.0 x 40mm, Cl 8.8

4шт.

7

431941

SUPPORT

4шт.

8

430357

CLAMP

8шт.

9

9833239

THREADED INSERT

2шт.

10

353308

NUT,M6 x 1.0, Cl 8

2шт.

11

120124

SCREW,Hex, M12 x 1.75 x 90mm, Cl 8.8, Full Thd

2шт.

12

100038

NUT,M12 x 1.75, Cl 8

2шт.

13

386215

HYD CONNECTOR

4шт.

14

84320874

HYDRAULIC CYLINDER,Double Acting, 24mm Rod, 300mm Stroke

1шт.

15

84023914

SEAL KIT

1шт.

16

84320873

HYDRAULIC CYLINDER,Double Acting, 20mm Rod, 300mm Stroke

(17) LH - REEL HORIZONTAL ADJUSTMENT

1шт.

17

84026460

SEAL KIT

Wiper rod 20/26*5.7

1шт.

17

84154198

SEAL KIT

Wiper rod 20/30*4.6

1шт.

18

120069

BOLT,M10 x 1.5 x 56.58mm OAL, Cl 8.8

2шт.

19

100037

LOCK NUT,M10 x 1.5, Cl 8

2шт.

20

120061

BOLT,Hex, M8 x 60mm L, Cl 8.8

2шт.

21

86629542

NUT,M8 x 1.25, Cl 8.8

2шт.

22

385686

ORIFICE

1шт.

23

350657

RESTRICTOR VALVE

1шт.
