(20.08.01) - SHIELD ASSEMBLY, BPIN CBJ021301

Запчасти Case IH 2020 (20.08.01) - SHIELD ASSEMBLY, BPIN CBJ021301 (90) - PLATFORM, CAB, BODYWORK AND DECALS

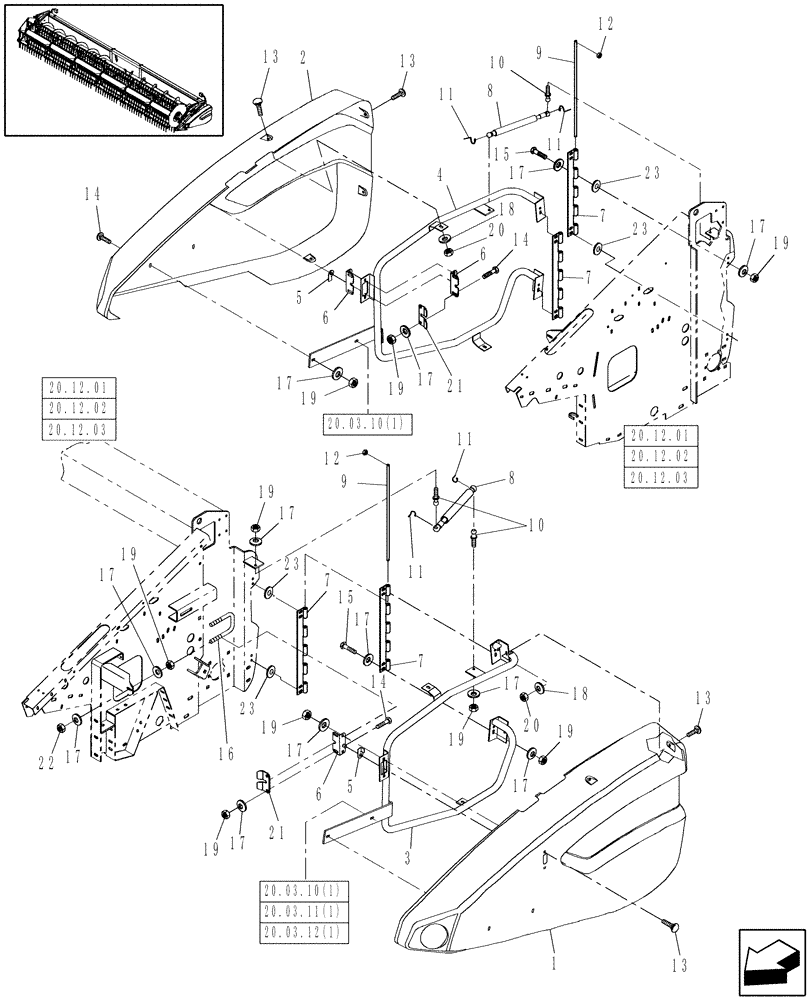

Схема запчастей Case IH 2020 - (20.08.01) - SHIELD ASSEMBLY, BPIN CBJ021301 (90) - PLATFORM, CAB, BODYWORK AND DECALS
9
20
6
22
23
15
12
19
19
20.03.10(1)
5
20
3
20.12.01
15
21
17
20.03.10(1)
19
23
17
17
18
17
17
6
16
13
20.12.03
7
19
14
20.12.02
11
8
7
20.03.12(1)
13
7
20.03.11(1)
21
13
14
17
17
19
17
14
19
17
23
19
9
20.12.01
7
17
5
23
11
17
11
11
19
17
10
13
12
18
2
19
10
6
1
20.12.03
4
20.12.02
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87022693

SHIELD

LH

1шт.

2

87022694

SHIELD

RH

1шт.

3

86602953

TUBE

LH

1шт.

4

86602955

TUBE

RH

1шт.

5

86571951

LEVER

2шт.

6

84015292

LATCH

2шт.

7

86640767

HINGE

Long, 16-15/16"

4шт.

8

9706806

DAMPER

Gas Spring, Door

2шт.

9

86640769

ROD

2шт.

10

9706807

BALL STUD,M8 x 1.25

BALL PIN M8 x 1.25 x 29.3

4шт.

11

9849996

CLIP

Safety

4шт.

12

595787

PUSH-ON NUT

Push, 3/8"

4шт.

13

120041

CARRIAGE BOLT,M10 x 20mm, Cl 8.8

8шт.

14

86507486

CARRIAGE BOLT,M8 x 1.25 x 20mm, Cl 8.8

12шт.

15

43127

BOLT,Hex, M8 x 1.25 x 25mm, Cl 8.8

16шт.

15

43128

BOLT,M8 x 1.25 x 30mm, Cl 8.8

Speed Up Kit, See Figure Note

8шт.

16

86977434

U-BOLT,5/16" - 20 x 1.94" W x 2.50" L

5/16"-18, 1-15/16" W x 2-1/2" L

2шт.

17

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

56шт.

18

140045

BELLEVILLE WASHER,M10 Bolt Size x 22mm OD x 1.6mm Thk

8шт.

19

9706690

NUT,M8 x 1.25, Cl 8

32шт.

20

100016

NUT,M10 x 1.5, Cl 8

8шт.

21

86705570

GUIDE

Guide

2шт.

22

9635082

NUT,5/16" - 18, Gr 5

8шт.

23

86620023

SPACER

1" x 13/32" ID x 1/4" Thk, Speed Up Kit, See Figure Note

8шт.
