(1-08) - LIGHTENING BRACKET

Запчасти Case IH 1030 (1-08) - LIGHTENING BRACKET No Description

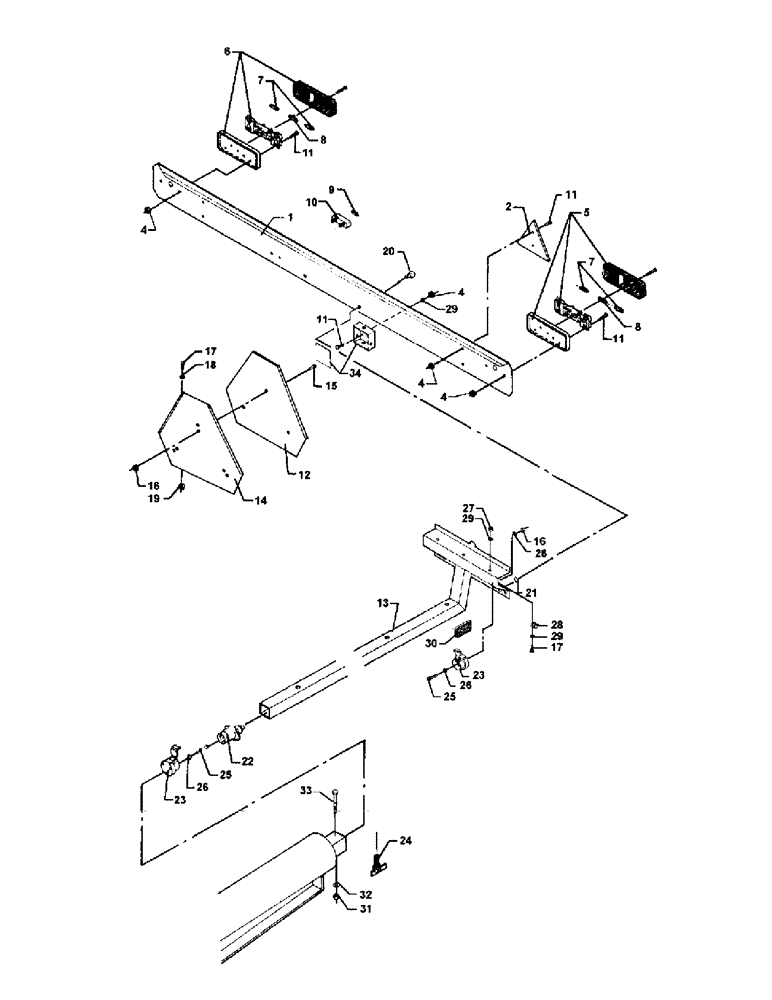

Схема запчастей Case IH 1030 - (1-08) - LIGHTENING BRACKET No Description
17
30
29
27
11
23
26
14
20
15
4
17
16
31
23
4
8
7
19
21
2
33
26
29
34
1
4
11
11
28
25
8
11
32
28
5
18
6
9
29
10
24
12
25
4
7
16
13
22
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

28283719

BAR

BRACKET lighten, cp

1шт.

1

28283662

BAR

BRACKET lightening

1шт.

2

45083900

REFLECTOR

2шт.

4

41010500

NUT

hex

10шт.

5

45077100

LIGHT ASSY.

rear, left

1шт.

6

45077300

LIGHT ASSY.

rear, right

1шт.

7

45080600

BULB

4шт.

8

45080700

BULB

2шт.

9

45080900

BULB

2шт.

10

45085500

LAMP

PLATE number

2шт.

11

40352300

SCREW,M5 x 16mm, Cl 4.8

10шт.

12

45084500

REFLECTOR

1шт.

13

28283959

SUPPORT

1шт.

14

28251559

RETAINER

F. REFLEX

1шт.

15

40400300

SCREW,Hex, M4 x 16mm, Cl 8.8

hex

3шт.

16

41010400

NUT

hex

3шт.

17

40402400

SCREW,Hex, M6 x 16mm, Cl 8.8

hex

3шт.

18

20400453

WASHER

DIA. 6.4/12X1.6

3шт.

19

41013400

NUT

combi

3шт.

20

43427500

PIN

lock

2шт.

21

42555500

CIRCLIP

2шт.

22

45005300

SOCKET/RECEPTACLE

1шт.

23

45005200

SOCKET/RECEPTACLE

2шт.

24

28283634

SCREW

wing, T.925851

1шт.

25

40351600

SCREW,M4 x 35mm, Cl 4.8

3шт.

26

20400400

WASHER

DIA. 4.3/9X0.8

3шт.

27

41087400

LOCK NUT

lock

1шт.

28

45729400

CINTRE

SPARE PART CLAMP pipe

1шт.

29

20400404

WASHER

4шт.

30

45084600

REFLECTOR

2шт.

31

41087700

NUT

lock, F.925852

1шт.

32

20400426

WASHER

F.925852, DIA. 13/24X2.5

1шт.

33

40429200

SCREW,Hex, M12 x 90mm, Cl 8.8

hex, F.925852

1шт.

34

28780741

BOX

FRAME, rh

1шт.
