(3162) - DRAPER HEADER (11/11-7/16)
/
(88) - ACCESSORIES
/

(88.058.14[01]) - DIA KIT, 35FT SUSPENSION, CAB, ASN YEH040352

Запчасти Case IH 3162 (88.058.14[01]) - DIA KIT, 35FT SUSPENSION, CAB, ASN YEH040352 (88) - ACCESSORIES

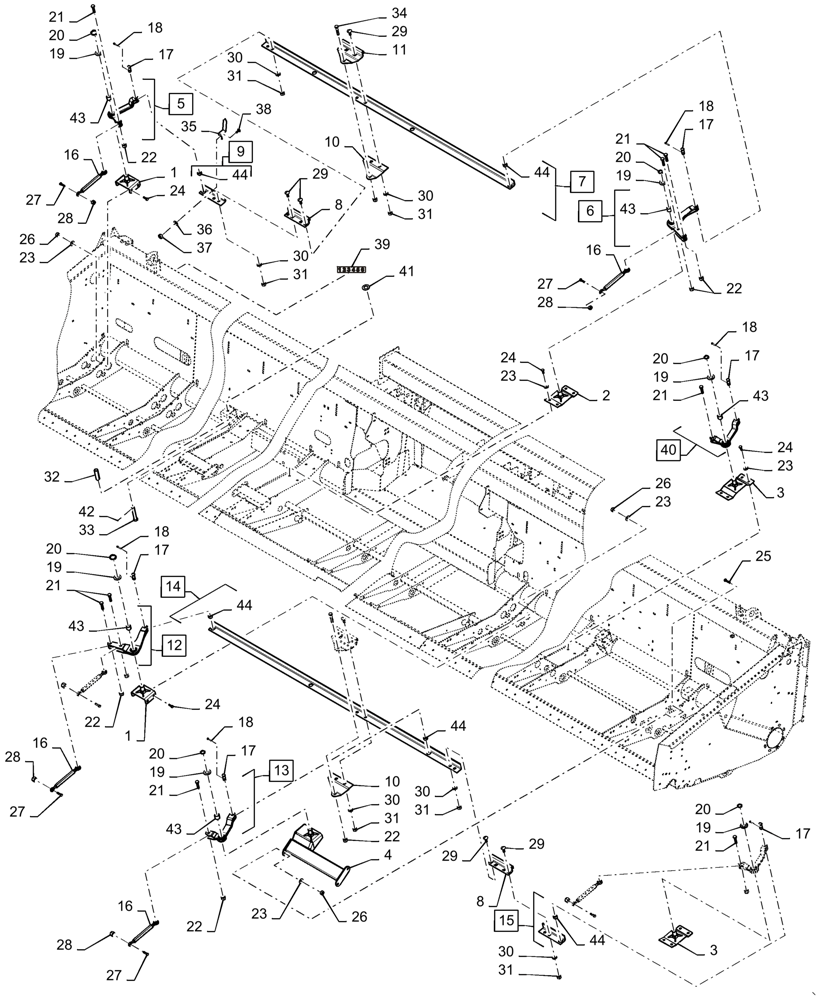

Схема запчастей Case IH 3162 - (88.058.14[01]) - DIA KIT, 35FT SUSPENSION, CAB, ASN YEH040352 (88) - ACCESSORIES
23
19
41
43
29
23
30
5
31
17
20
24
30
12
7
36
28
1
25
35
43
27
17
44
31
17
30
20
28
21
19
17
28
31
21
16
29
14
37
43
44
21
17
31
39
40
10
23
42
32
9
10
19
31
8
31
18
16
22
21
44
18
22
16
23
4
29
18
24
11
27
33
22
18
19
15
8
16
30
3
20
29
30
22
18
43
24
19
27
22
26
20
44
24
44
21
1
28
34
23
13
43
21
20
38
26
3
26
6
17
2
30
19
20
27

№

Артикул

Название

Примечание

Количество

1

84566747

PIVOT

5шт.

2

84566918

PIVOT

2шт.

3

84569225

PIVOT

2шт.

4

84585943

TUBE

1шт.

5

47427321

ARM

Assy, Incl 43

4шт.

6

47429512

ARM

Assy, Incl 43

1шт.

7

84567287

ANGLE

Incl 44

1шт.

8

47428630

BRACKET

2шт.

9

84606951

ANGLE

Incl 44

1шт.

10

47569455

LINKAGE

2шт.

11

47569412

BRACKET

2шт.

12

47427373

ARM

Assy, Incl 43

1шт.

13

47427323

ARM

Assy, Incl 43

3шт.

14

84579289

ANGLE

Incl 44

1шт.

15

84606934

ANGLE

Incl 44

1шт.

16

84568606

ADJUSTER

12шт.

17

84568432

CLEVIS PIN,19.5mm OD x 52mm L

10шт.

18

412687

COTTER PIN,6.3mm OD x 32mm OAL

10шт.

19

14497531

WASHER,31mm ID x 56mm OD x 4mm Thk

10шт.

20

370003

SNAP RING,M30, External

10шт.

21

323866

BOLT,Hex, M16 x 2.0 x 60mm, Cl 8.8

12шт.

22

86000441

NUT,M16 x 2.0, Cl 8

14шт.

23

140046

BELLEVILLE WASHER,M12 Bolt Size x 27mm OD x 1.8mm Thk

38шт.

24

9706687

BOLT,M12 x 1.75 x 30mm, Cl 8.8

36шт.

25

120080

BOLT,Hex, M12 x 45, 8.8

2шт.

26

9706685

NUT,M12 x 1.75, Cl 8

21шт.

27

86629541

BOLT,Hex, M12 x 1.75 x 40mm, Cl 8.8

12шт.

28

100038

NUT,M12 x 1.75, Cl 8

12шт.

29

86595832

CARRIAGE BOLT,Sht Sq Nk, M16 x 40mm, Cl 8.8, Full Thd

12шт.

30

140048

BELLEVILLE WASHER,M16 Bolt Size x 32mm OD x 2.8mm Thk

12шт.

31

100020

NUT,M16 x 2.0, Cl 8

12шт.

32

84606129

SPACER,16.69mm ID x 22.23mm OD x 77mm L

2шт.

33

14810275

CLEVIS

Pin

2шт.

34

120093

BOLT,M16 x 2.0 x 90.18mm, Cl 8.8

2шт.

35

47389685

INDICATOR

1шт.

36

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

1шт.

37

9706690

NUT,M8 x 1.25, Cl 8

1шт.

38

86507486

CARRIAGE BOLT,M8 x 1.25 x 20mm, Cl 8.8

1шт.

39

47394724

DECAL

1шт.

40

84579236

ARM

Assy, Incl 43

1шт.

41

86632590

WASHER,0.66" ID x 1.31" OD x 0.1" Thk

2шт.

42

130004

COTTER PIN,2.9mm OD x 31.4mm OAL

2шт.

43

210022

BUSHING

Incl 5, 6,12, 13, 40

10шт.

44

NSS

NOT SOLD SEPARAT

Bushing, Incl in 7, 9, 14 and 15

12шт.
