Запчасти Case IH 3162 (88.058.12[02]) - KNIFE, DIA KIT LH, 25, 30, 35, 40, 45 FT (88) - ACCESSORIES

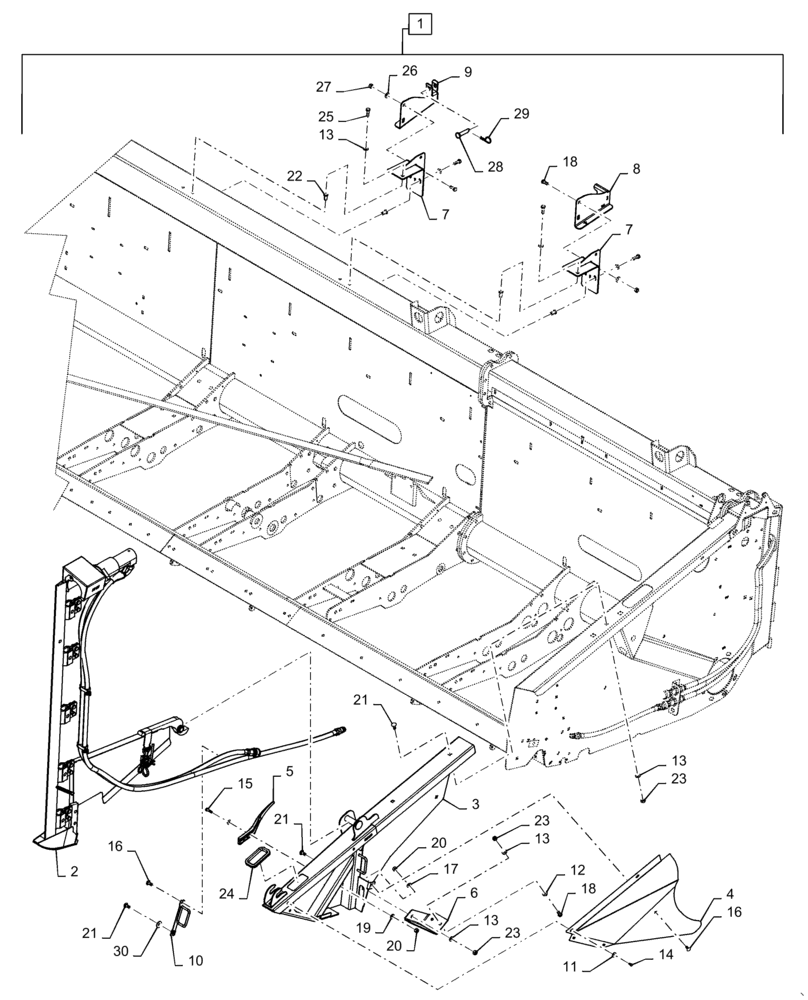

Схема запчастей Case IH 3162 - (88.058.12[02]) - KNIFE, DIA KIT LH, 25, 30, 35, 40, 45 FT (88) - ACCESSORIES
25
21
3
21
13
9
23
29
30
23
18
15
20
23
7
4
14
27
28
7
17
16
2
22
13
20
18
13
6
11
12
16
13
26
21
10
5
19
8
1
24

Артикул

Название

Примечание

Количество

1

84590097

SERVICE KIT

LH, Incl 2 - 30

1шт.

2

47460092

LH

1шт.

3

47460105

PLATE

Side, LH

1шт.

4

47460109

SHIELD

LH

1шт.

5

87488952

DEFLECTOR

Crop

1шт.

6

47460085

REINFORCEMENT

LH

1шт.

7

47488457

PLATE

Mounting

2шт.

8

84231207

SUPPORT

1шт.

9

84206536

BRACKET, SUPPORTING

1шт.

10

47496039

BRACKET

1шт.

11

412653

BELLEVILLE WASHER,M6 Bolt Size x 12mm OD x 1.2mm Thk

4шт.

12

86624176

WASHER,11mm ID x 20mm OD x 2mm Thk

2шт.

13

140045

BELLEVILLE WASHER,M10 Bolt Size x 22mm OD x 1.6mm Thk

14шт.

14

86977726

BOLT,Hex, M6 x 12mm, Cl 8.8

4шт.

15

43128

BOLT,M8 x 1.25 x 30mm, Cl 8.8

2шт.

16

86507486

CARRIAGE BOLT,M8 x 1.25 x 20mm, Cl 8.8

2шт.

17

86624184

WASHER,9mm ID x 16mm OD x 1.6mm Thk

3шт.

18

43139

BOLT,M10 x 1.5 x 25mm, Cl 8.8

6шт.

19

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

2шт.

20

86629542

NUT,M8 x 1.25, Cl 8.8

3шт.

21

86633356

CARRIAGE BOLT,M10 x 34.8mm, Cl 8.8

5шт.

22

84214045

RIVET,Flat, M10 OD x 25.75mm L

8шт.

23

86500689

NUT,M10 x 1.5, Cl 10

6шт.

24

291186

PROTECTION STRIP,9.9mm W

1шт.

25

43140

BOLT,Hex, M10 x 1.5 x 30mm, Cl 8.8

8шт.

26

378244

WASHER,10.5mm ID x 24mm OD x 2mm Thk

4шт.

27

100037

LOCK NUT,M10 x 1.5, Cl 8

4шт.

28

383420

CLEVIS PIN,M12 x 55

1шт.

29

370539

COTTER PIN,4.4mm x 52.8mm L

1шт.

30

86642464

WASHER,11mm ID x 30mm OD x 2.5mm Thk

1шт.

Выбрано товаров: 30
