(35.410.04[02]) - DRAPER, HYDRAULIC HOSE ASSY

Запчасти Case IH 3162 (35.410.04[02]) - DRAPER, HYDRAULIC HOSE ASSY (35) - HYDRAULIC SYSTEMS

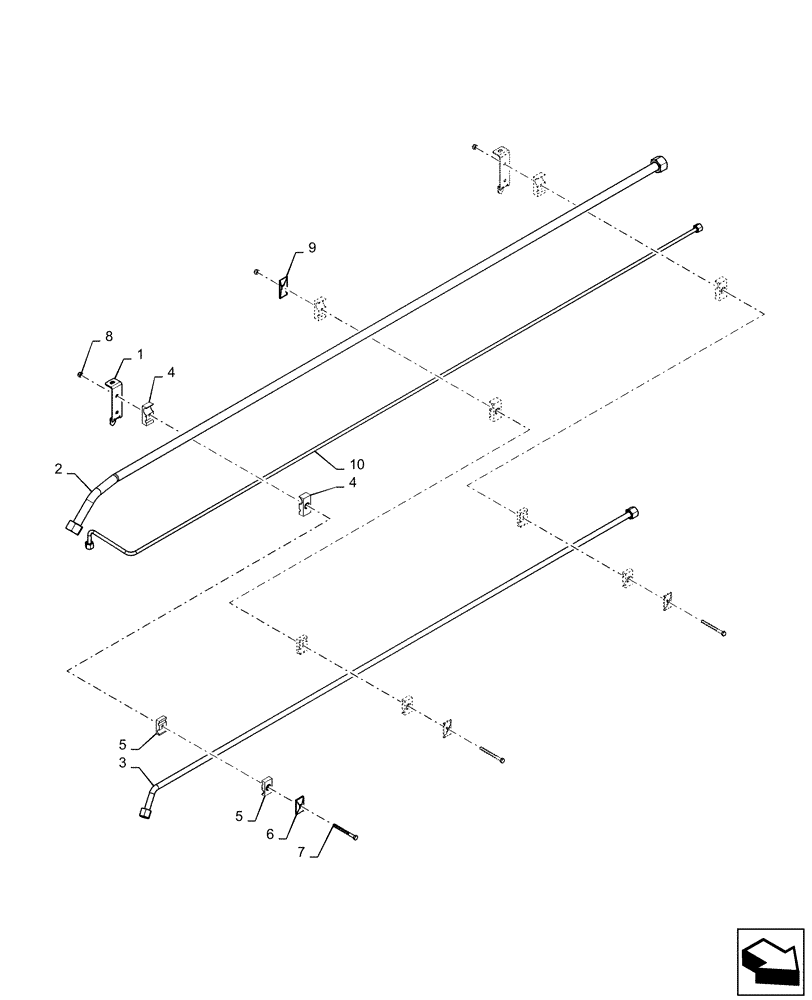

Схема запчастей Case IH 3162 - (35.410.04[02]) - DRAPER, HYDRAULIC HOSE ASSY (35) - HYDRAULIC SYSTEMS
5
5
4
2
6
7
10
1
9
8
3
4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

84374655

BRACKET

2шт.

2

47430541

HYD TUBE

Assy

1шт.

3

84374097

HYD TUBE

Assy

1шт.

4

87000142

CLAMP,2 Hoses

Hydraulic Tube

3шт.

5

87000159

CLAMP

Hydraulic Tube

3шт.

6

384870A1

PLATE

Hose Clamp, Cover

3шт.

7

86508571

BOLT,Hex, M8 x 90mm, Cl 8.8

3шт.

8

86629542

NUT,M8 x 1.25, Cl 8.8

3шт.

9

87000230

PLATE

Hose Clamp

1шт.

10

47430279

HYD TUBE

Assy

1шт.
