(35.410.02) - STANDARD HYDRAULIC SYSTEM, 40 AND 45 FOOT HEADER

Запчасти Case IH 3162 (35.410.02) - STANDARD HYDRAULIC SYSTEM, 40 AND 45 FOOT HEADER (35) - HYDRAULIC SYSTEMS

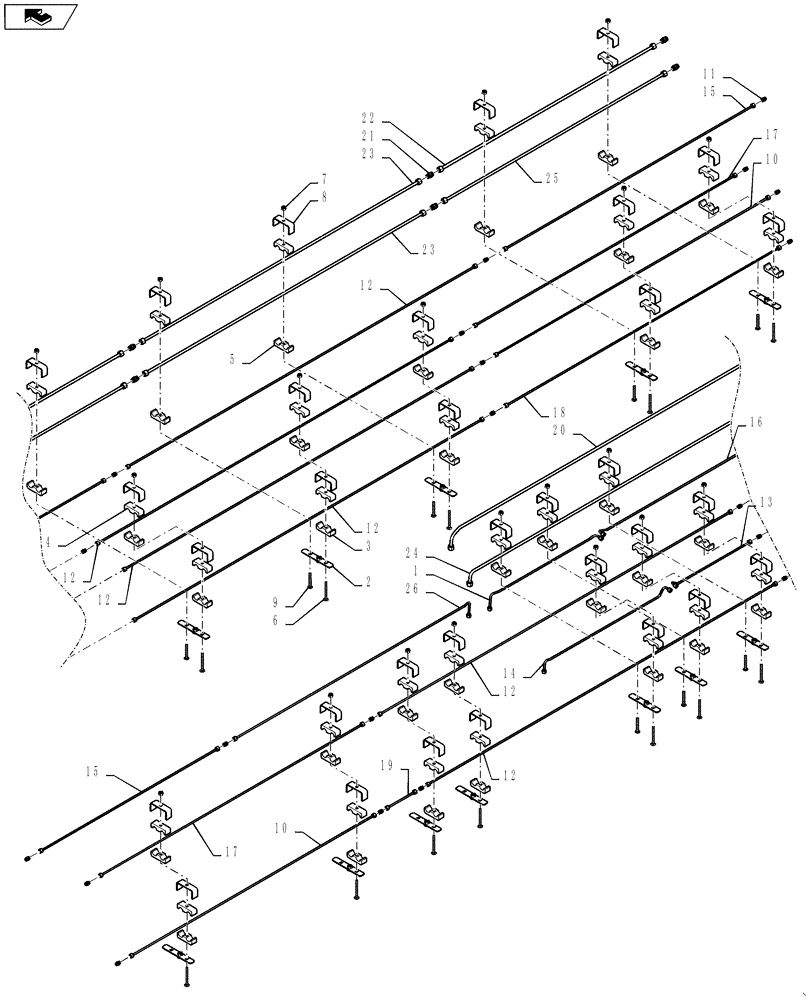

Схема запчастей Case IH 3162 - (35.410.02) - STANDARD HYDRAULIC SYSTEM, 40 AND 45 FOOT HEADER (35) - HYDRAULIC SYSTEMS
9
10
12
home
2
11
7
8
14
23
3
17
4
16
24
10
6
12
15
5
20
22
25
19
13
15
1
18
12
21
17
23
12
12
12
26
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87499248

HYD TUBE

Top Beam

1шт.

2

84140859

BRACKET

Hydraulic Tube Clamp

12шт.

3

430357

CLAMP

Hydraulic Tube

48шт.

4

431941

SUPPORT

Hydraulic Tube Clamp

24шт.

5

430356

CLAMP

Hydraulic Tube

16шт.

6

86512419

CARRIAGE BOLT,Sq Nk, M6 x 70mm, Cl 8.8

12шт.

7

353308

NUT,M6 x 1.0, Cl 8

20шт.

8

84814948

SUPPORT

Hydraulic Tube Clamp

8шт.

9

412364

CARRIAGE BOLT,M6 x 1.0 x 56.6mm, Cl 8.8

8шт.

10

84198931

HYD TUBE

Top Beam

2шт.

11

84431546

UNION,11/16"-16 ORFS

19шт.

12

84169337

HYD TUBE

Top Beam

6шт.

13

84169348

HYD TUBE

Top Beam

1шт.

14

87499251

HYD TUBE

Top Beam

1шт.

15

84198935

HYD TUBE

Top Beam

2шт.

16

84198937

HYD TUBE

Top Beam

1шт.

17

84198933

HYD TUBE

Top Beam

2шт.

18

84198929

HYD TUBE

Top Beam

1шт.

19

84169448

HYD TUBE

Top Beam

1шт.

20

84169366

HYD TUBE

Top Beam

1шт.

21

84431473

HYD CONNECTOR,1"-14 ORFS

6шт.

22

84198925

HYD TUBE

Top Beam

1шт.

23

84169362

TUBE

Top Beam

2шт.

24

84169369

HYD TUBE

Top Beam

1шт.

25

84198927

HYD TUBE

Top Beam

1шт.

26

84129753

HYD TUBE

Top Beam

1шт.
