Запчасти Case IH 3152 (35.410.11) - HYDRAULIC SYSTEM , FORE - AFT (35) - HYDRAULIC SYSTEMS

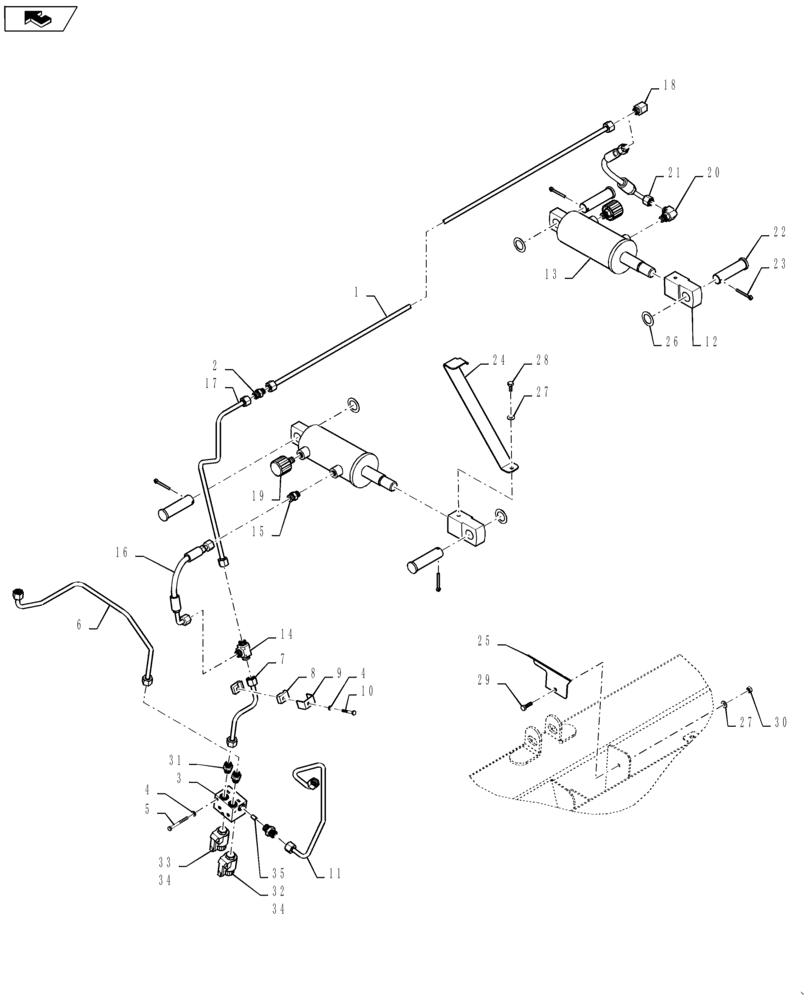

Схема запчастей Case IH 3152 - (35.410.11) - HYDRAULIC SYSTEM , FORE - AFT (35) - HYDRAULIC SYSTEMS
25
8
home
5
9
4
26
18
32
30
19
27
22
20
17
16
7
23
14
4
11
31
6
34
15
1
28
34
35
12
21
24
10
27
29
2
33
13
3

Артикул

Название

Примечание

Количество

1

84374100

HYD TUBE

Fore - Aft Tube

1шт.

2

84431546

UNION,11/16"-16 ORFS

1шт.

3

84427820

CONTROL VALVE

1шт.

4

322357

BELLEVILLE WASHER,M6 Bolt Size x 14mm OD x 1.3mm Thk

3шт.

5

338413

BOLT,Hex, M6 x 60mm, Cl 8.8

2шт.

6

84374093

HYD TUBE

Valve to Top Beam Bundle

1шт.

7

84374095

HYD TUBE

1шт.

8

433008

CLAMP

2шт.

9

442340

SUPPORT

1шт.

10

43118

BOLT,Hex, M6 x 1.0 x 40mm, Cl 8.8

1шт.

11

84374094

HYD TUBE

Valve to Quick Coupler Assembly

1шт.

12

84371134

CLEVIS

2шт.

13

47732503

HYDRAULIC CYLINDER

Assy

2шт.

13

47849503

SEAL KIT

2шт.

14

9840322

TEE,11/16"-16 ORFS

1шт.

15

9993143

HYD CONNECTOR,11/16" - 16 ORFS x 9/16" - 18 ORB

1шт.

16

84386412

HYDRAULIC HOSE,6.35mm ID x 328mm L, SAE 100R17

1шт.

17

NSS

NOT SOLD SEPARAT

HYDRAULIC HOSE, Cylinder to Tee

1шт.

18

87564749

ELBOW,90 Degree, 11/16"-16, ORFS

1шт.

19

84192870

BREATHER

2шт.

20

9840543

90 ELBOW,90 Degree, 11/16"-16 x 9/16"-18 Adj, ORFS

1шт.

21

84386413

HYDRAULIC HOSE,6.35mm ID x 308mm L, SAE 100R17

Cylinder to Fore - Aft Tube

1шт.

22

NSS

NOT SOLD SEPARAT

PIN, Clevis

4шт.

23

87399

COTTER PIN,1/2 x 3 Bolt

4шт.

24

84538540

INDICATOR

1шт.

25

84422040

INDICATOR

1шт.

26

26129

WASHER,25.8mm ID x 39.69mm OD x 0.99mm Thk

4шт.

27

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

2шт.

28

120103

BOLT,M8 x 1.25 x 16mm, Cl 8.8

1шт.

29

43127

BOLT,Hex, M8 x 1.25 x 25mm, Cl 8.8

1шт.

30

9706690

NUT,M8 x 1.25, Cl 8

1шт.

31

86579672

HYD CONNECTOR,11/16"-16 ORFS x M16 x 1.5 ORB

3шт.

32

87736090

SOLENOID

1шт.

33

87736061

SOLENOID

1шт.

34

87736063

COIL

2шт.

35

87736060

RESTRICTOR

1шт.

Выбрано товаров: 36
