Запчасти Case IH 3152 (35.410.09) - HYDRAULIC, EXTENSION, 40 FOOT HEADER (35) - HYDRAULIC SYSTEMS

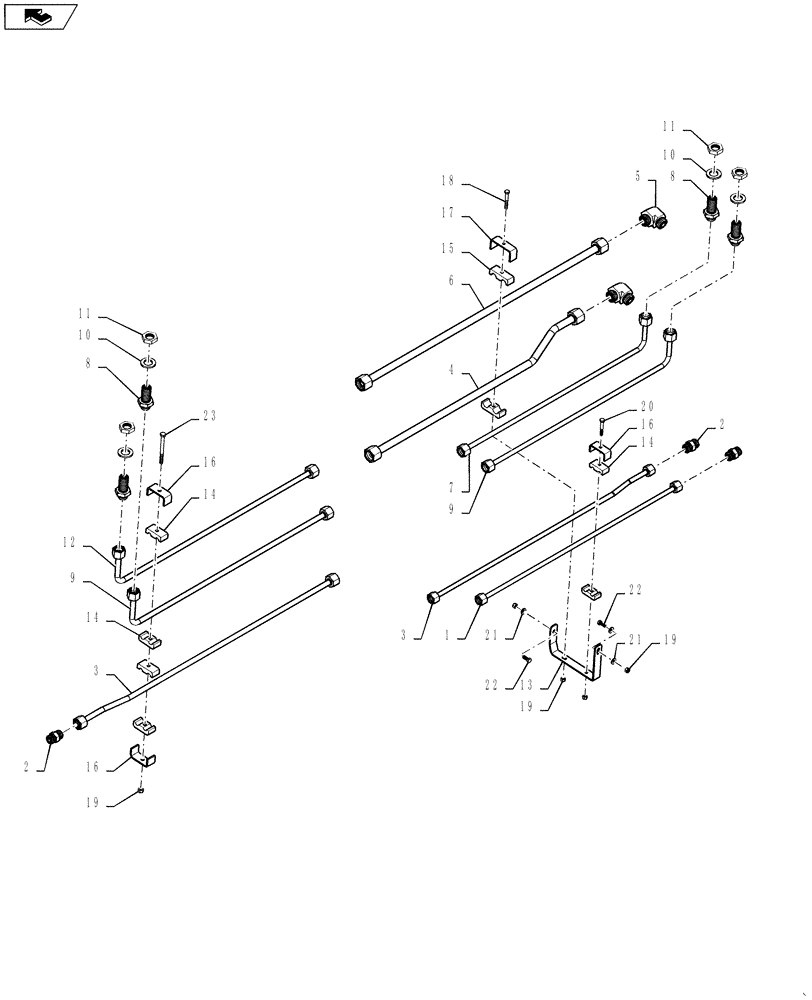

Схема запчастей Case IH 3152 - (35.410.09) - HYDRAULIC, EXTENSION, 40 FOOT HEADER (35) - HYDRAULIC SYSTEMS
16
3
14
19
19
12
8
2
5
2
10
7
11
13
9
9
10
21
20
17
19
3
1
22
16
14
6
16
14
21
4
8
22
home
23
18
15
11

Артикул

Название

Примечание

Количество

1

84198939

HYD TUBE

Extension

1шт.

2

84431546

UNION,11/16"-16 ORFS

3шт.

3

84198941

HYD TUBE

Extension

2шт.

4

84198943

HYD TUBE

Extension

1шт.

5

9840570

ELBOW,90 Degree, 13/16"-16 ORFS

90 Union

2шт.

6

84198945

HYD TUBE

Extension

1шт.

7

84201861

HYD TUBE

Extension

1шт.

8

86978770

UNION,11/16"-6, ORFS

4шт.

9

84201859

HYD TUBE

Extension

2шт.

10

140020

WASHER,17.5mm ID x 30mm OD x 3mm Thk

4шт.

11

87010704

BHD LOCK NUT,11/16"-16

4шт.

12

84201901

HYD TUBE

Extension

1шт.

13

84209464

BRACKET

1шт.

14

430357

CLAMP

6шт.

15

430356

CLAMP

2шт.

16

431941

SUPPORT

3шт.

17

84814948

SUPPORT

1шт.

18

86977790

BOLT,Hex, M6 x 45mm, Cl 8.8

1шт.

19

353308

NUT,M6 x 1.0, Cl 8

5шт.

20

86977790

BOLT,Hex, M6 x 45mm, Cl 8.8

1шт.

21

322357

BELLEVILLE WASHER,M6 Bolt Size x 14mm OD x 1.3mm Thk

3шт.

22

120100

BOLT,M6 x 20mm, Cl 8.8

2шт.

23

86508569

BOLT,Hex, M6 x 70mm, Cl 8.8

1шт.

Выбрано товаров: 23
