Запчасти Case IH 3152 (60.101.07[01]) - REEL, ASSY, 30FT CENTER DOUBLE CAM, STEEL TINE, ASN YEH050000 (60) - PRODUCT FEEDING

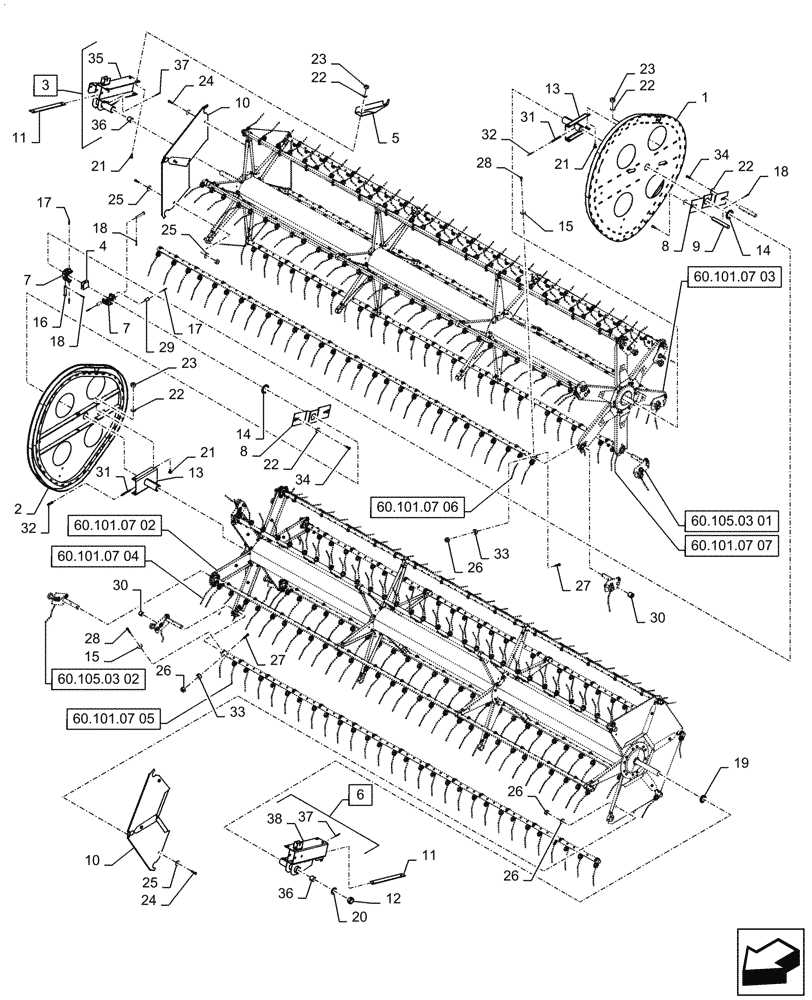

Схема запчастей Case IH 3152 - (60.101.07[01]) - REEL, ASSY, 30FT CENTER DOUBLE CAM, STEEL TINE, ASN YEH050000 (60) - PRODUCT FEEDING
60.105.03 01
27
7
25
23
33
29
11
19
2
22
26
31
10
21
25
24
28
13
36
37
18
31
17
21
25
1
23
36
26
11
34
14
26
38
8
32
18
32
12
8
37
13
6
22
15
3
22
28
18
9
21
17
26
35
24
7
30
22
27
20
5
34
30
10
22
23
15
16
33
4
14
60.101.07 03
60.101.07 04
60.101.07 06
60.101.07 05
60.101.07 07
60.101.07 02
60.105.03 02

Артикул

Название

Примечание

Количество

1

47583134

CAM

LH

1шт.

2

47583129

CAM

RH

1шт.

3

47610774

MOUNT

Mount, RH Incl 35 - 37

1шт.

4

47600506

CROSS

1шт.

5

84569560

POINTER

Reel Position

1шт.

6

47610771

MOUNT

Mount, LH Incl 36 - 38

1шт.

7

47643784

JOINT

2шт.

8

47610775

BRACKET

2шт.

9

47539490

SHAFT

2шт.

10

283590A1

GUARD

12шт.

11

47675181

SLIDE

2шт.

12

86518431

COLLAR

1шт.

13

47486066

HUB

2шт.

14

47562293

WASHER

2шт.

15

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

12шт.

16

86624193

HEADED PIN,5/8" x 3 1/2", G5

2шт.

17

87414

LUBE NIPPLE,1/4" - 28

4шт.

18

80754

COTTER PIN,3/16" OD x 1-1/2" OAL

6шт.

19

47511917

WASHER

1шт.

20

167934

WASHER,1.62" ID x 2.25" OD x 0.139"

1шт.

21

120044

CARRIAGE BOLT,M12 x 1.75 x 30mm, Cl 8.8

9шт.

22

140046

BELLEVILLE WASHER,M12 Bolt Size x 27mm OD x 1.8mm Thk

13шт.

23

9706685

NUT,M12 x 1.75, Cl 8

9шт.

24

43140

BOLT,Hex, M10 x 1.5 x 30mm, Cl 8.8

12шт.

25

140045

BELLEVILLE WASHER,M10 Bolt Size x 22mm OD x 1.6mm Thk

24шт.

26

100037

LOCK NUT,M10 x 1.5, Cl 8

36шт.

27

120069

BOLT,M10 x 1.5 x 56.58mm OAL, Cl 8.8

24шт.

28

9671714

FLANGE BOLT,Hex, M8 x 1.25 x 25mm, Cl 8.8

12шт.

29

47628671

PIN

4шт.

30

87574731

SPACER,16.66mm ID x 25.4mm OD x 20mm L

12шт.

31

87662

HYD CONNECTOR

2шт.

32

84303

LUBE NIPPLE,1/8"-27 NPT x 1" lg, Fem

2шт.

33

133095

SPACER,10.32mm ID x 15.85mm OD x 7.9mm L

24шт.

34

9706687

BOLT,M12 x 1.75 x 30mm, Cl 8.8

4шт.

35

47610767

MOUNT

RH

1шт.

36

167940

BUSHING,39.76mm ID x 44.53mm OD x 38.1mm L

6шт.

37

80714

LUBE NIPPLE,1/4"-28 NPT x .54" lg

2шт.

38

47610764

MOUNT

LH

1шт.

Выбрано товаров: 38
