(60.101.04[01]) - REEL ASSY, 40FT CENTER DOUBLE CAM, ASN YHH051300

Запчасти Case IH 3152 (60.101.04[01]) - REEL ASSY, 40FT CENTER DOUBLE CAM, ASN YHH051300 (60) - PRODUCT FEEDING

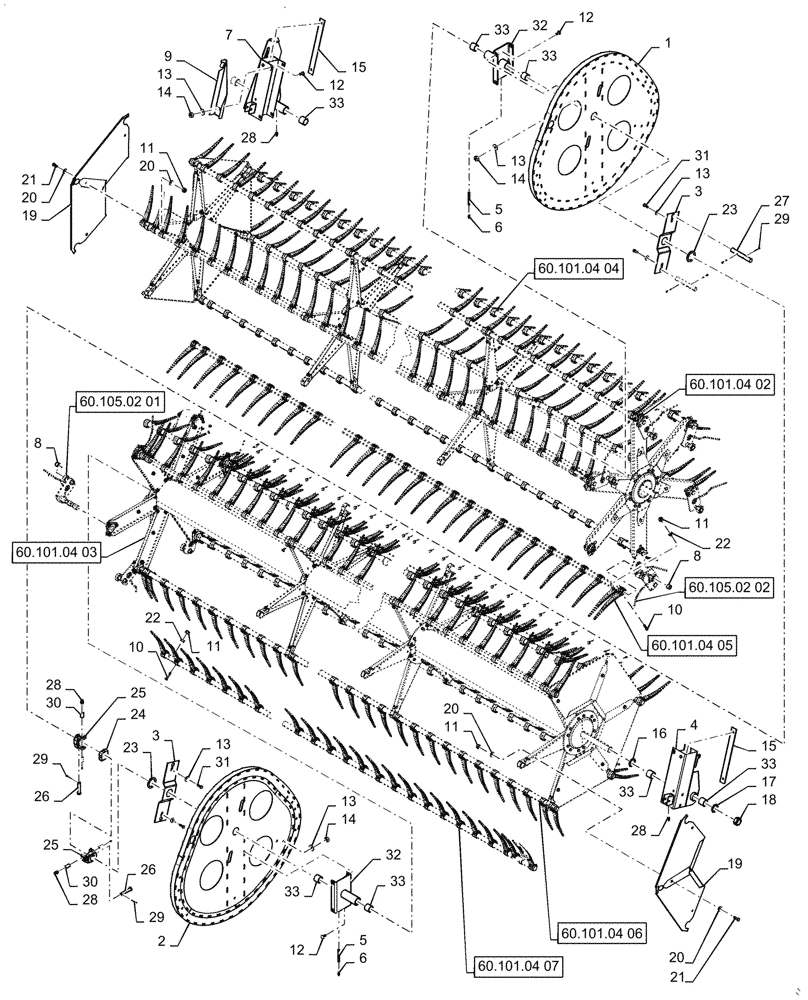

Схема запчастей Case IH 3152 - (60.101.04[01]) - REEL ASSY, 40FT CENTER DOUBLE CAM, ASN YHH051300 (60) - PRODUCT FEEDING
60.105.02 02
12
5
13
33
12
15
4
25
26
32
1
9
5
31
19
12
10
30
3
11
13
29
18
15
28
14
20
19
29
21
28
29
28
2
3
16
11
33
13
11
6
20
33
7
21
14
24
13
23
33
20
17
8
6
31
30
33
26
11
10
28
8
13
25
33
22
20
23
14
32
27
33
22
60.101.04 03
60.101.04 02
60.101.04 06
60.101.04 05
60.101.04 07
60.101.04 04
60.105.02 01
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

47987735

CAM

LH

1шт.

2

47987741

CAM

RH

1шт.

3

47610775

BRACKET

2шт.

4

47610771

MOUNT

LH

1шт.

5

87662

HYD CONNECTOR

2шт.

6

84303

LUBE NIPPLE,1/8"-27 NPT x 1" lg, Fem

2шт.

7

47610774

MOUNT

RH

1шт.

8

87574731

SPACER,16.66mm ID x 25.4mm OD x 20mm L

12шт.

9

84569560

POINTER

Reel Position

1шт.

10

120069

BOLT,M10 x 1.5 x 56.58mm OAL, Cl 8.8

24шт.

11

100037

LOCK NUT,M10 x 1.5, Cl 8

36шт.

12

120044

CARRIAGE BOLT,M12 x 1.75 x 30mm, Cl 8.8

15шт.

13

140046

BELLEVILLE WASHER,M12 Bolt Size x 27mm OD x 1.8mm Thk

19шт.

14

9706685

NUT,M12 x 1.75, Cl 8

15шт.

15

47675181

SLIDE

2шт.

16

47511917

WASHER

2шт.

17

167934

WASHER,1.62" ID x 2.25" OD x 0.139"

2шт.

18

86518431

COLLAR

1шт.

19

283590A1

GUARD

2шт.

20

140045

BELLEVILLE WASHER,M10 Bolt Size x 22mm OD x 1.6mm Thk

24шт.

21

43140

BOLT,Hex, M10 x 1.5 x 30mm, Cl 8.8

12шт.

22

133095

SPACER,10.32mm ID x 15.85mm OD x 7.9mm L

24шт.

23

47562293

WASHER

2шт.

24

47600506

CROSS

1шт.

25

47643784

JOINT

2шт.

26

86624193

HEADED PIN,5/8" x 3 1/2", G5

2шт.

27

47994581

SHAFT

2шт.

28

87414

LUBE NIPPLE,1/4" - 28

4шт.

29

80754

COTTER PIN,3/16" OD x 1-1/2" OAL

6шт.

30

47628671

PIN

4шт.

31

9706687

BOLT,M12 x 1.75 x 30mm, Cl 8.8

4шт.

32

47486066

HUB

2шт.

33

167940

BUSHING,39.76mm ID x 44.53mm OD x 38.1mm L

4шт.

34

47987745

PLATE

Dark Grey

2шт.
