Запчасти Case IH 3152 (60.101.03[06]) - REEL ASSY, 35FT CAM TUBE, ASN YHH051300 (60) - PRODUCT FEEDING

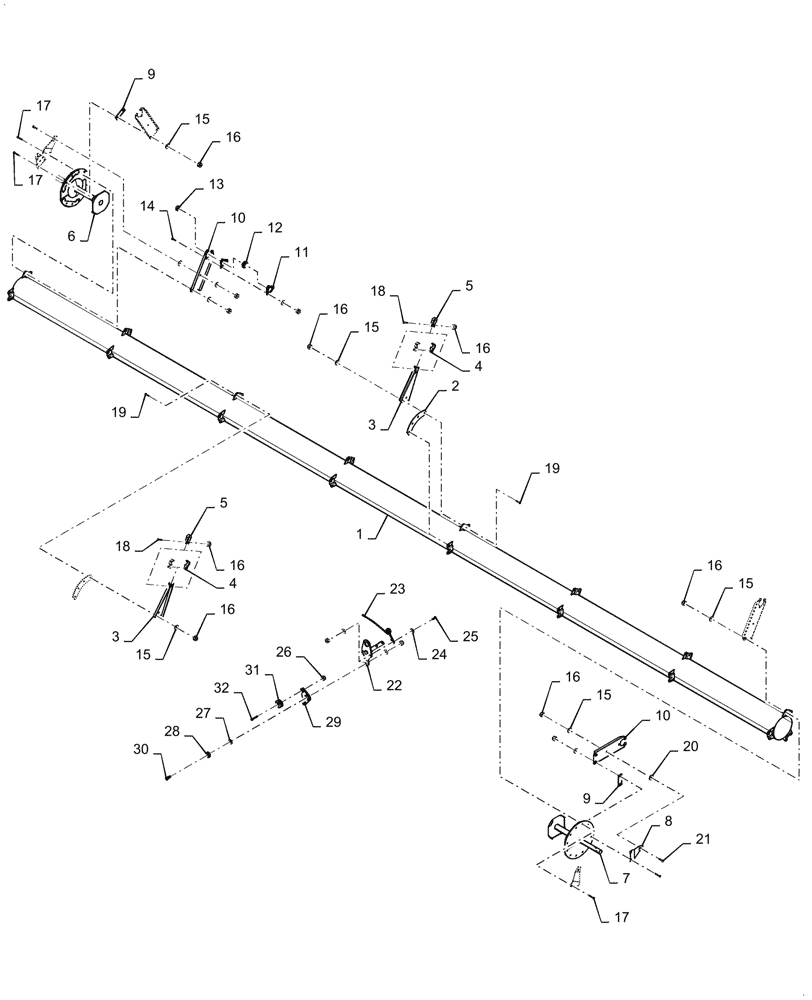

Схема запчастей Case IH 3152 - (60.101.03[06]) - REEL ASSY, 35FT CAM TUBE, ASN YHH051300 (60) - PRODUCT FEEDING
9
18
16
4
15
12
11
13
10
8
3
18
25
7
32
16
10
26
1
16
31
29
16
17
17
5
16
15
27
4
16
22
19
15
16
20
30
17
2
3
15
5
15
28
23
14
21
6
9
24
19

Артикул

Название

Примечание

Количество

1

48044971

SHAFT

Center, 35FT

1шт.

2

87053169

PLATE

Anchor

18шт.

3

87523837

ARM

Reel

36шт.

4

9842300

BEARING ASSY,=H1204&I1204

72шт.

5

9842301

STRAP

Bearing

36шт.

6

48044960

SHAFT

LH

1шт.

7

48044959

SHAFT

Drive Tube

1шт.

8

47610099

BRACKET

12шт.

9

84395517

SPACER

6шт.

10

47685380

CHANNEL

12шт.

11

86548970

FLANGED BEARING

24шт.

12

45882

BALL BEARING,28.57mm ID x 62mm OD x 18mm W

12шт.

13

45876

COLLAR,28.6mm ID x 44.45mm OD x 16mm W

12шт.

14

120041

CARRIAGE BOLT,M10 x 20mm, Cl 8.8

36шт.

15

140045

BELLEVILLE WASHER,M10 Bolt Size x 22mm OD x 1.6mm Thk

144шт.

16

100037

LOCK NUT,M10 x 1.5, Cl 8

180шт.

17

120070

BOLT,Hex, M10 x 1.5 x 60mm, Cl 8.8

24шт.

18

120069

BOLT,M10 x 1.5 x 56.58mm OAL, Cl 8.8

36шт.

19

43140

BOLT,Hex, M10 x 1.5 x 30mm, Cl 8.8

72шт.

20

29684

WASHER,13.5mm ID x 50.8mm OD x 5.52mm Thk

12шт.

21

86512446

CARRIAGE BOLT,M10 x 1.5 x 30mm, Cl 8.8

12шт.

22

48039496

CRANKSHAFT

LH

1шт.

22

48039494

CRANKSHAFT

RH

1шт.

23

48042462

FINGER

LH Reel, Black

1шт.

23

48042496

FINGER

RH Reel, Black

1шт.

24

140045

BELLEVILLE WASHER,M10 Bolt Size x 22mm OD x 1.6mm Thk

3шт.

25

43140

BOLT,Hex, M10 x 1.5 x 30mm, Cl 8.8

1шт.

26

100037

LOCK NUT,M10 x 1.5, Cl 8

4шт.

27

87613216

WASHER,0.66" ID x 1" OD x 0.06" Thk

1шт.

28

48042188

BEARING ASSY

1шт.

29

48042184

CRADLE

1шт.

30

48042187

SCREW

1шт.

31

48041964

ROLLER

1шт.

32

412151

BOLT,M10 x 1.5 x 61.58mm, Cl 8.8

2шт.

Выбрано товаров: 34
