Запчасти Case IH 3152 (60.101.02[05]) - REEL ASSY, 30FT CAM, ASN YHH051300 (60) - PRODUCT FEEDING

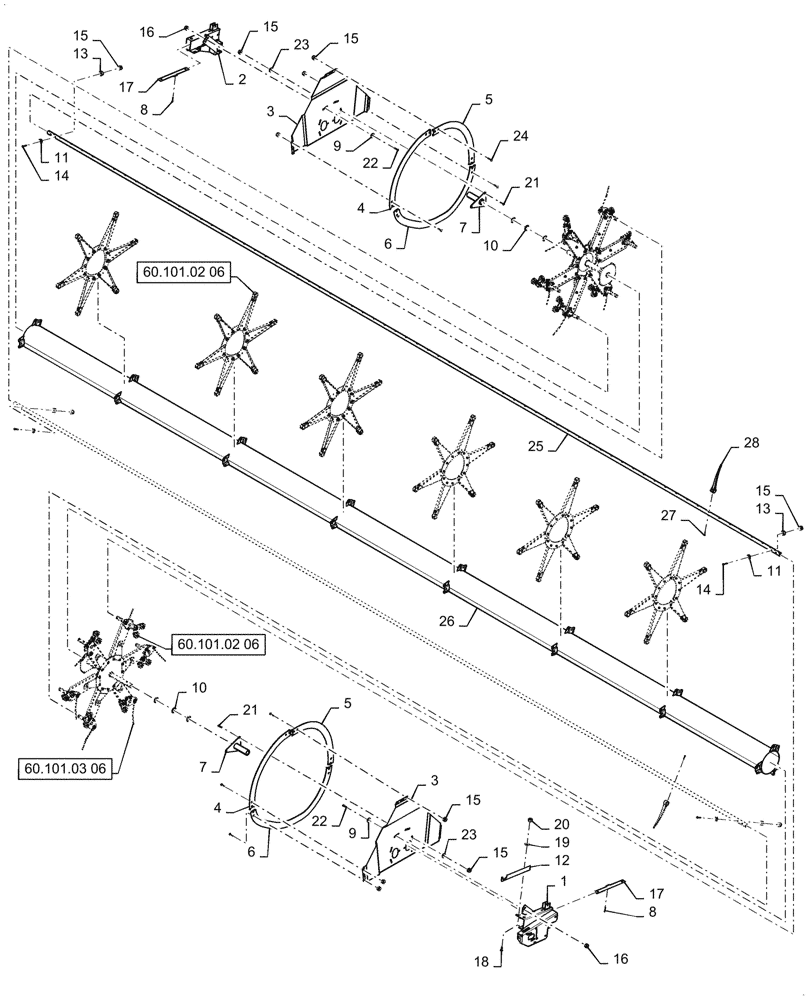

Схема запчастей Case IH 3152 - (60.101.02[05]) - REEL ASSY, 30FT CAM, ASN YHH051300 (60) - PRODUCT FEEDING
16
4
14
17
6
15
12
11
15
8
21
21
5
3
22
15
16
13
6
2
19
5
27
7
1
15
23
11
13
10
22
3
15
24
8
25
9
18
23
7
17
14
26
4
15
20
9
28
60.101.02 06
60.101.02 06
60.101.03 06
10

Артикул

Название

Примечание

Количество

1

48021234

MOUNT

RH Reel

1шт.

2

48021256

MOUNT

LH Reel

1шт.

3

48044964

SHEET

Cam Support

2шт.

4

48044961

GUIDE

Upper Rear Cam Track

2шт.

5

48044962

GUIDE

Upper Front CamTrack

2шт.

6

48044963

GUIDE

Lower Cam Track

2шт.

7

48044990

BEARING ASSY

Tube

2шт.

8

87016659

COTTER PIN,M2.5 x 20mm OAL

2шт.

9

86511324

WASHER,13mm ID x 24mm OD x 2.5mm Thk

2шт.

10

167934

WASHER,1.62" ID x 2.25" OD x 0.139"

6шт.

11

379401

WASHER,11mm ID x 30mm OD

24шт.

12

48049722

POINTER

Reel Position

1шт.

13

133095

SPACER,10.32mm ID x 15.85mm OD x 7.9mm L

24шт.

14

120069

BOLT,M10 x 1.5 x 56.58mm OAL, Cl 8.8

24шт.

15

100037

LOCK NUT,M10 x 1.5, Cl 8

54шт.

16

100038

NUT,M12 x 1.75, Cl 8

2шт.

17

48037170

SLIDE

2шт.

18

120044

CARRIAGE BOLT,M12 x 1.75 x 30mm, Cl 8.8

1шт.

19

140046

BELLEVILLE WASHER,M12 Bolt Size x 27mm OD x 1.8mm Thk

1шт.

20

9706685

NUT,M12 x 1.75, Cl 8

1шт.

21

43139

BOLT,M10 x 1.5 x 25mm, Cl 8.8

6шт.

22

300388

BOLT,Hex, M12 x 1.75 x 25mm, Cl 8.8

2шт.

23

86511323

WASHER,10.5mm ID x 20mm OD x 2mm Thk

4шт.

24

120041

CARRIAGE BOLT,M10 x 20mm, Cl 8.8

24шт.

25

48060864

TINE BAR

Tine Bar, 30T

6шт.

26

48060820

SHAFT

Center

1шт.

27

47966407

SCREW

342шт.

28

47966404

FINGER

342шт.

Выбрано товаров: 28
